Схема подключения проходного выключателя: советы и пошаговое описание монтажных работ (125 фото + видео)

Наличие проходного выключателя дает возможность управлять одним и тем же контуром освещения из разных точек. В определенных условиях это может просто добавить удобства, в других же – стать необходимым условием. О местах применения и схеме подключения проходного выключателя мы дальше и поговорим.

Зачем нужны

Когда этап необходимого пройден, мы начинаем заниматься тем, что делает нашу жизнь проще и удобнее. Та же история случилась и с простыми выключателями. Есть множество различных ситуаций, когда можно пожалеть, что есть только один выключатель.

Самый простой пример – спальня. Заходите вы к себе в спальню, ночь, вы уже готовы ко сну, и для того, чтоб лечь спать, нужно сначала выключить свет, после чего по темноте идти к кровати. Да, никто не отменял вариант со светильником возле кровати, но в таком случае нужно сначала включить свет в комнате, потом подойти к кровати и включить светильник, затем вернуться и выключить свет в комнате, и только после этого пойти и лечь в кровать.

На самом деле ничего сложного, а когда вырабатывается привычка, то и вовсе перестаешь замечать. Но изо дня в день, год за годом, это огромнейшее количество лишних движений.

Возможно вы уже видели фото проходного выключателя, когда присматривали его себе в каком-то интернет-магазине, а потому уже могли заметить, что визуально он ничем не отличается от обычного. Все прячется внутри, в принципе работы.

Упростить ситуацию со спальней, о которой мы говорили ранее, можно как раз за счет проходного выключателя. Установив один при входе и еще один, а лучше два, возле кровати, можно сделать часть своей жизни значительно проще и удобнее.

Места использования

Помимо спальни похожие ситуации могут возникать достаточно часто. Одним из таких примеров будет коридор, причем это касается как жилых помещений, так и технических. Приходите вы вечером домой, открыли дверь, включили свет в коридоре, и уже готовы идти в нужную вам комнату, но понимаете, что свет надо бы выключить.

Та же ситуация – идти в темноте, или ходить туда-сюда. Подключение проходных выключателей при входе в квартиру, и при входах во все комнаты может сделать вашу жизнь, и вашей семьи намного удобнее.

Еще интереснее ситуация с лестницами в частных домах на несколько этажей. Есть несколько вариантов: если лестница простая, и не меняет направление, можно возле нее установить выключатель для света на следующем этаже, но странно будет спускаться на этаж вниз, чтоб выключить свет в одном помещении.

Контроль из двух мест

Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.

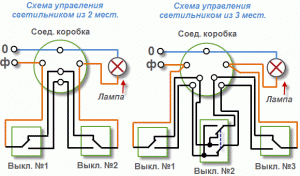

Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.

К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.

Управление

Задача может оказаться немного сложнее, и несмотря на то, что количество точек проходного выключателя не меняется, может добавиться большее количество лампочек в одной люстре, или же добавиться еще одна зона – кроме спальни выключатель будет управлять и светом в коридоре, например.

Для этого вам уже понадобится двухклавишный проходной выключатель. Одна клавиша будет управлять освещением спальни, другая же займется регулированием света в коридоре.

В таком случае простой инструкции, как сделать проходной выключатель из простых будет мало. Дело в том, что такой выключатель будет уже обладать двумя контактами на входи, и четырьмя на выход.

Кроме того, что вам нужны двухкнопочные выключатели, а не однокнопочные, как было в первом примере, вам еще нужно будет разобраться со схемой их подключения. Если у вас есть проблемы с электрическими схемами, то лучше доверить эту задачу электрику. Если же вы уверены в себе, или же опыта уже хватает, то вам нужно будет сначала подключить ноль к нужным вам источникам света.

Все это будет происходить в переключательной коробке. Из нее же будет подключаться фаза на два входных контакта первого выключателя.

Дальше нужно соединить соответствующие выходные контакты на двух выключателях. После чего входные контакты второго выключателя подсоединить к источникам света.

Больше точек контроля

Если у вас увеличиться количество точек проходного выключателя, которые будут контролировать один или несколько источников света, то вам нужно будет добавить в схему перекрестный выключатель. Схема подключения немного усложнится, но принцип останется тем же – одна кнопка выключателя, на один источник света, или группу светильников.
