Расшифровка маркировки кабеля ВБШвнг(А): разбираемся в буквах и ГОСТах
Введение
Современный мир невозможно представить без стабильной подачи электричества. Каждая электросеть и каждый электрический узел требуют надежных решений, когда речь заходит про передачу такого ресурса, как электроэнергия. Именно поэтому к выбору проводников подходят с особой тщательностью. Один из самых популярных вариантов на рынке — это кабель вбшвнг. Этот силовой кабель заслужил доверие благодаря своей прочности и универсальности.
Чтобы эксплуатация энергосистем была безопасной, а срок службы сетей исчислялся десятилетиями, каждый кабель должен иметь четкое обозначение. Правильная маркировка позволяет специалистам понять, каково главное назначение изделия. Если вам предстоит прокладка новой магистрали, важно знать, о чем говорят буквы и цифры на внешней оболочке. Точная расшифровка маркировки — это не просто формальность, а гарантия того, что кабель выдержит заданные условия.
В этой статье мы подробно разберем, что скрывает в себе кабель вбшвнг. Мы узнаем, как делается расшифровка кабеля, почему так важно соответствие ГОСТ и какой стандарт регулирует качество кабельно проводниковой продукции. Независимо от того, планируется ли прокладка сети для такого объекта, как низковольтный или высоковольтный потребитель, грамотный подход обеспечит полную безопасность и надежность такого процесса, как электропередача.
Для многих инженеров и строителей вбшвнг стал эталоном по умолчанию, когда нужна ответственная прокладка под землей или на открытом воздухе. Любой кабельный маршрут, где применяется этот кабель, отличается высокой устойчивостью к внешним факторам. Давайте шаг за шагом изучим каждый символ в названии, чтобы следующий выбранный вами кабель идеально подошел для поставленных задач. Ведь правильно подобранный кабель — это залог долговечности. И каждый качественный кабель окупает вложенные в него средства.
Выбирая надежный кабель для прокладки в земле, специалисты всё чаще отдают предпочтение проверенным решениям, соответствующим современным стандартам безопасности.

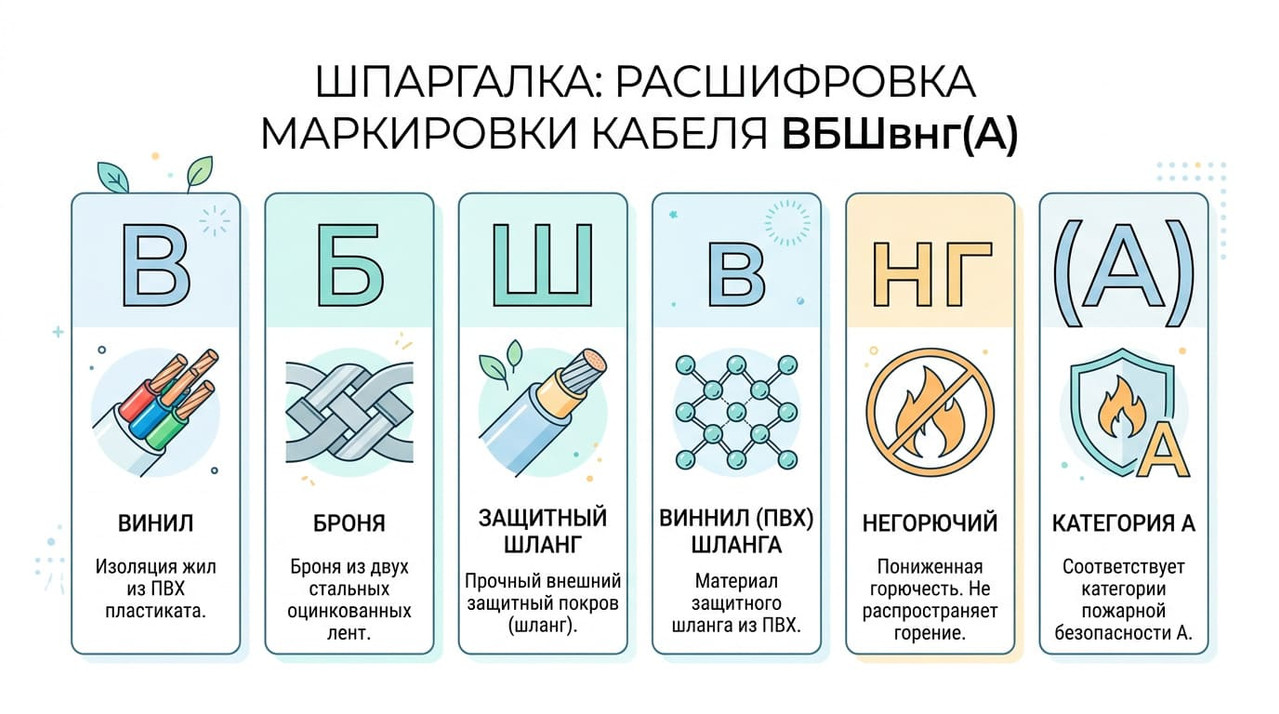

Что означает каждая буква в маркировке кабеля ВБШвнг(А)

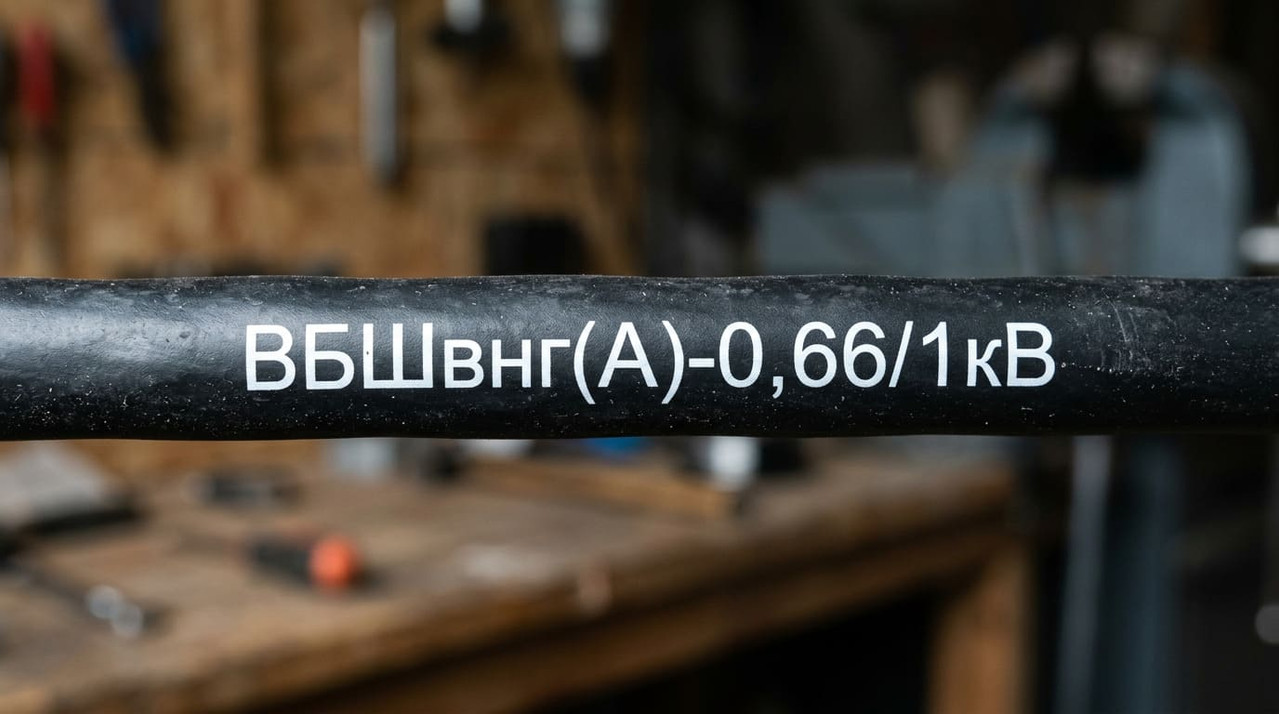

Маркировка читается слева направо: каждый символ показывает, из чего сделан кабель и какие свойства он имеет на практике. В случае с маркой ВБШв базовые буквы описывают конструкцию, а индекс нг(А) уточняет поведение изделия с точки зрения пожарной безопасности. Если разобрать эту запись по частям, становится понятно, где такой кабель уместен и почему именно он часто выбирается для сложных условий.
Почему в начале нет буквы «А»
В российских обозначениях отсутствие буквы «А» в начале означает, что перед нами вариант с медными токопроводящих жил. Если бы первой стояла «А», это был бы АВБШвнг, то есть алюминиевый аналог. На практике это важный момент: один и тот же внешний индекс может выглядеть похоже, но материал жил у разных исполнений отличается.
Буква «В»
Буква «В» указывает на то, что у изделия применена пвх изоляция токопроводящих жил. Речь идет о материале ПВХ, то есть о поливинилхлориде. Такая изоляция хорошо подходит для стандартных условий работы, обеспечивает надежное разделение проводящих элементов и делает кабель удобным для типовых сетей.
Буква «Б»
Буква «Б» означает, что внутри конструкции есть броня. Обычно она выполняется из двух стальных оцинкованных лент. Такой слой нужен там, где требуется выраженная механическая защита от давления, случайных ударов и других внешних воздействий. Именно поэтому кабель можно использовать там, где маршрут проходит в более жесткой среде, чем обычная открытая линия.
Обозначение «Шв»
Индекс «Шв» расшифровывается как наружный шланг из ПВХ-материала. Чаще всего это специальный пластикат, который образует внешний защитный покров. Он закрывает внутренние слои, помогает сохранить целостность конструкции и дополняет общую защиту. За счет этого кабель получает устойчивую наружную оболочку для повседневой работы.
Что означает индекс «нг(А)»
Часть «нг(А)» означает, что изделие не распространяет горение при групповой прокладке. Буква «А» в скобках — это категория испытаний, а не указание на материал жил. Это важный пожарный параметр: он показывает, как ведет себя кабель, если рядом проложено несколько линий сразу. При этом индекс «нг» не делает изделие полностью негорючим и не означает автоматическую огнестойкость. Это разные характеристики, и их не стоит смешивать.
Краткая таблица расшифровки
| Элемент маркировки | Что означает | Практический смысл |
|---|---|---|
| Отсутствие «А» в начале | Медные жилы | Если нужна версия с другим материалом, это уже АВБШвнг |
| В | Изоляция жил из ПВХ | Базовый изолированный слой для нормальной работы сети |
| Б | Бронеленты | Повышает стойкость к внешним нагрузкам |
| Шв | Наружный ПВХ-шланг | Формирует внешний слой конструкции |
| нг(А) | Не распространяет горение при прокладке в группе | Подходит для мест, где важен контроль показателя горючесть |
Что важно не перепутать
вбшвнг ls— это другая модификация, у которой заявлено пониженное дымо- и газовыделение.FRLS— отдельное исполнение, где дополнительно учитывается поведение линии при огневом воздействии.вбшвнг a— запись, которую иногда можно встретить в каталогах; по смыслу она отсылает к той же категории «А».
Если говорить совсем просто, маркировка показывает материал жил, тип изоляционного слоя, наличие брони и свойства при пожарной проверке. Поэтому перед покупкой полезно читать обозначение не целиком, а по символам. Тогда кабель будет выбран без путаницы, а прокладка пройдет с учетом реальных условий на объекте.
Технические характеристики и область применения кабеля ВБШвнг(А)
При выборе такой марки важно смотреть не только на расшифровку букв, но и на реальные рабочие параметры. Для вбшвнг это особенно важно: один кабель может использоваться внутри объекта, другой — идти в землю, на открытую трасса или на ответственный ввод. Чтобы не ошибиться, нужно учитывать технические характеристики, условия, в которых будет идти прокладка, и фактическую нагрузка на линию.
Основные электрические параметры
Как правило, кабель вбшвнг выпускается для сетей на номинальное напряжение 0,66 или 1 кВ при промышленной частота 50 Гц. Это классическое решение для стационарных силовых линий. Конкретный ток и номинальный ток зависят от того, какое выбрано сечение жил, сколько жил кабелей находится в конструкции и как именно организована прокладка.
| Параметр | Что нужно знать | Практический смысл |
|---|---|---|
| Исполнение | одножильный или многожильный | Выбор зависит от схемы сети и способа подключения |
| Сечение | Подбирается по расчетной мощности | Определяет допустимую нагрузку и рабочий ток |
| Диаметр | Зависит от числа жил и брони | Влияет на монтаж, канал и запас по месту |
| Материал жил | медный | Обеспечивает стабильные электрические параметры |
| Материал аналога | алюминиевый вариант — АВБШвнг | Используется как отдельная модификация с иными свойствами |
На практике подбор всегда делают по проекту: учитывают расчетное сопротивление, длину линии, возможную перегрузка и режим при аварии, включая короткое замыкание. Для переменного тока особенно внимательно проверяют одножильные исполнения: такой кабель подбирают с учетом рекомендаций завода и схемы сети.
Температурный режим и климатические условия
Марка рассчитана на длительную эксплуатация в широком диапазоне внешних факторов. Для нее важны температура, влажность, характер среды и возможное внешнее воздействие. Обычно рабочий диапазон температур окружающего воздуха указывается производителем, но для этой группы изделий он, как правило, позволяет использовать линию и в холодных, и в жарких районах.
- Длительный нагрев токопроводящих элементов должен оставаться в допустимых пределах.
- При кратковременной аварии допускается более высокая температура, но только в пределах норм на короткое замыкание.
- Марка подходит для мест, где есть повышенная влажность, но постоянная вода требует отдельной оценки.
- Если на участке ожидается выраженный коррозионный фактор, нужно проверять условия среды и внешний защитный слой.
По своему исполнению это климатический и достаточно универсальный вариант для стационарных линий. Он рассчитан на обычную окружающая среда, где нет постоянных растягивающих усилий и нет необходимости в подвижной работе. Если же линия должна проходить через водоем или постоянно стоять в воде, стандартный выбор нужно перепроверять по паспорту.

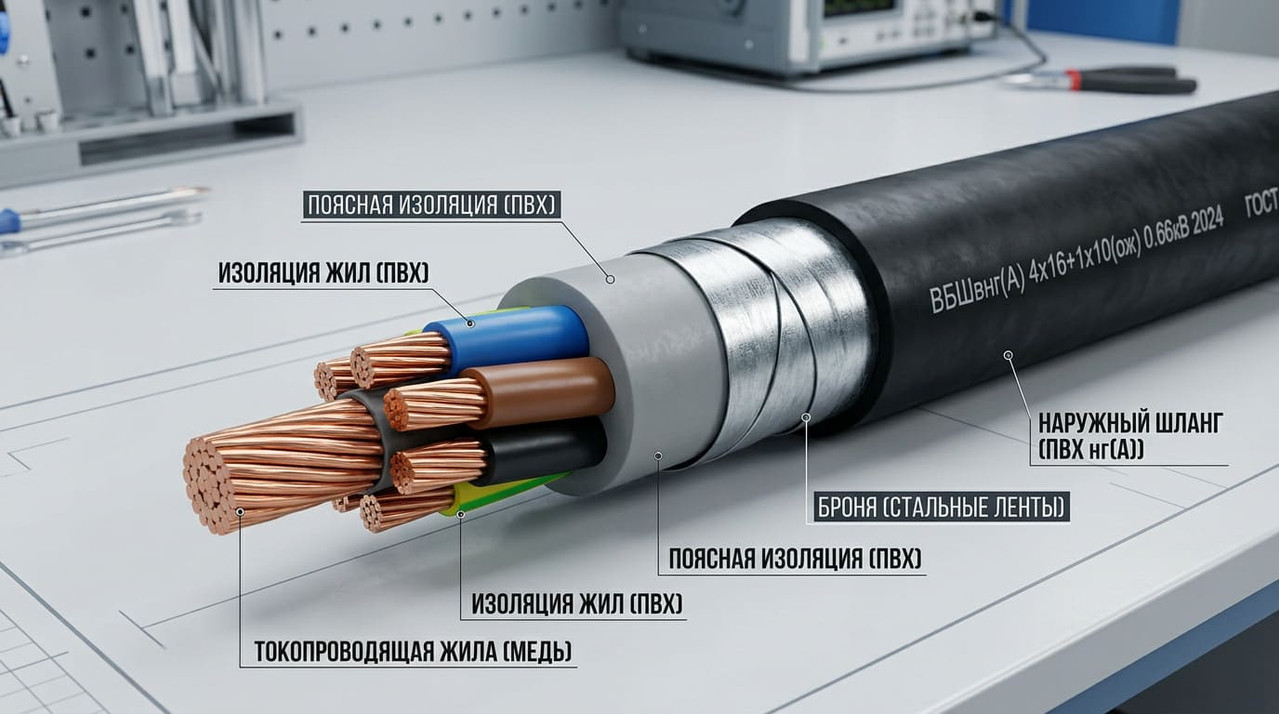

Конструктивные особенности, влияющие на применение
Высокая стойкость этой марки связана с ее строением. Перед нами бронированный силовой кабель с изоляцией жил и наружным защитным слоем из ПВХ-композиций. Внутри есть изоляция, внешний шланг, прочная оболочка, а также броня из лент. Обычно это стальной и оцинкованный элемент в виде полос, который дает хорошую механическая защита.
С точки зрения материалов это не тот случай, где используется полиэтилен. Здесь применяется другой полимерный подход: ПВХ и специальный пластикат. Такой наружный слой помогает выдерживать бытовое и промышленное воздействие, а сама защита работает и против случайных ударов, и против давления грунта. Именно поэтому для марки допустима прокладка в более жестких условиях, чем у небронированных решений.
Где применяют ВБШвнг(А)
вбшвнг используют там, где нужна надежная стационарная линия питания и есть риск внешних повреждений. Это может быть жилой дом, общественное здание, промышленный объект, технический этаж, подземный переход или наружный участок. Марка хорошо подходит для ситуаций, где важна не только передача энергии, но и базовая пожарная безопасность при групповой укладке.
- Прокладка в траншея и в земля, когда нужна дополнительная стойкость к механическим нагрузкам.
- Прокладка в труба, по лоток, через металлорукав, в тоннель или на эстакада.
- Питающая линия для наружного и внутренний маршрута, где нужен надежный ввод в объект.
- Сети для подключение распределительных шкафов, щитов, насосного и технологического оборудования.
- Участки, где возможна групповой прокладке, но нет требования к исполнению LS или повышенной дымовой защите.
Такой кабель часто ставят на постоянное питание оборудования, где важна стабильная электропередача. Для сборки линии используют муфта, в том числе соединительный и концевой комплект. При этом не забывают про заземление, рабочую нейтраль и схему сети — например, однофазный или трехфазный вариант.
Что учитывать при выборе и монтаже
- Во время монтаж и последующей установка важно соблюдать допустимый радиус изгиба. Точный минимальный радиус изгиба смотрят в паспорте на конкретный кабель.
- Если линия идет по конструкции, используют кабеленесущий элемент, а также правильное крепление и подходящий крепеж. На открытых площадках нередко применяют металлический или комбинированный маршрут.
- Перед закупкой полезно проверить не только марку, но и заводские документы: испытание, проверка и подтверждение параметров.
- Не стоит путать кабель провод и шнур: у этой марки более жесткая конструкция и иное назначение.
- Если важен точный способ прокладки, его лучше заранее согласовать с проектом, особенно когда линия идет через грунт, лотки и помещения с повышенными требованиями.
Если подвести итог, то кабель ВБШвнг(А) — это практичное решение для стационарных сетей, где сочетаются прочность, броня и допустимость группового размещения. Он подходит и для внутреннего маршрута, и для наружной линии, если параметры выбраны правильно. Главное — подбирать кабель по расчету, а не только по названию: учитывать сечение жил, условия среды, способ монтажа и реальную нагрузку на сеть.

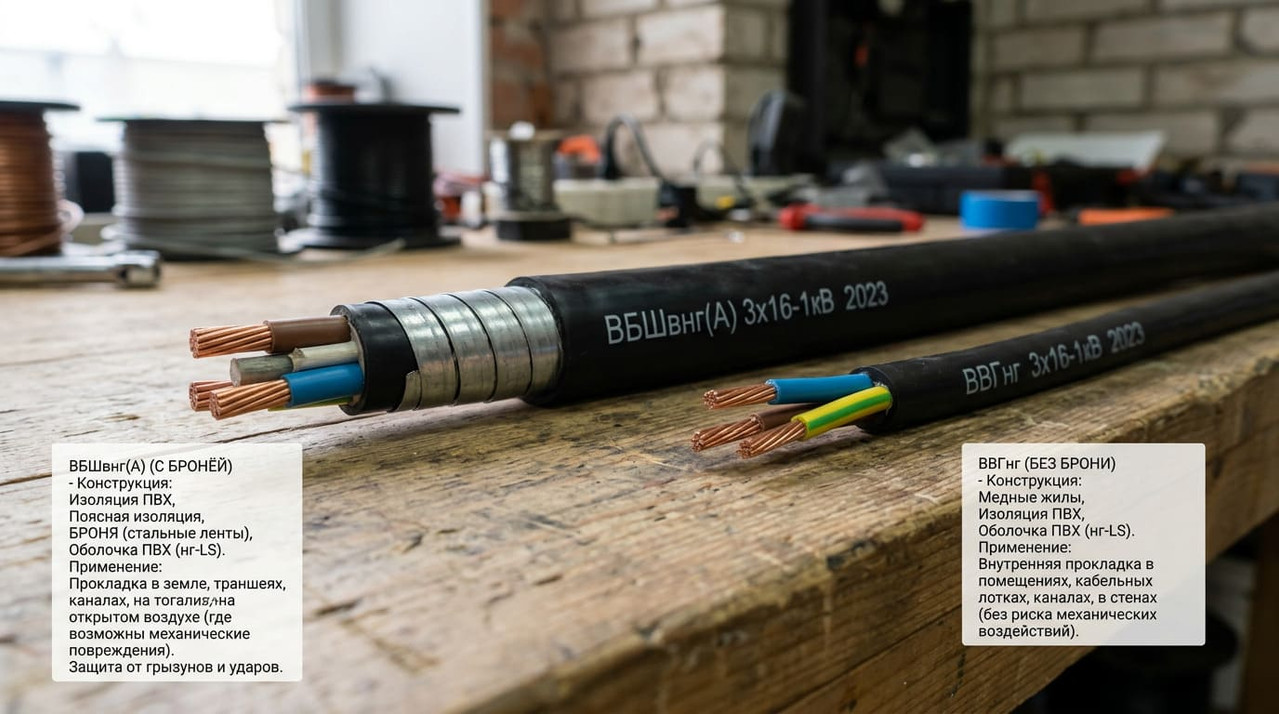

Отличия кабеля ВБШвнг(А) от ВБбШв и других модификаций
На рынке кабельно проводниковой продукции существует немало похожих марок, которые легко перепутать при беглом взгляде на обозначение. Буквы в названии меняются незначительно, а вот свойства и допустимый способ прокладки при этом могут отличаться существенно. Поэтому важно понимать, чем конкретно отличается кабель вбшвнг от ближайших модификаций и когда выбор одной марки вместо другой будет ошибкой.
ВБШвнг(А) и ВБбШв: в чем разница
Внешне эти два обозначения похожи, но принципиальное различие кроется в одной маленькой букве «б» после «Б». В марке ВБбШв буква «б» означает, что подушка под броней выполнена из битумного состава. В варианте вбшвнг такой подушки нет: броня опирается непосредственно на внутренний слой конструкции без промежуточного битумного заполнения.
На практике это влияет на несколько факторов:
- Кабель с буквой «б» в обозначении имеет несколько иную конструкцию в части защиты от влаги под бронеслоем.
- Прокладка в особо влажных грунтах или зонах с агрессивной средой может требовать уточнения по паспорту именно на этот момент.
- Вес погонного метра у ВБбШв, как правило, чуть выше из-за дополнительного слоя.
- Маркировка ВБбШв не включает индекс нг, то есть этот кабель не проходит испытание на нераспространение горения в группе.
Таким образом, если речь идет о групповой прокладке внутри здания или в техническом помещении, вбшвнг в исполнении нг(А) — более уместное решение с точки зрения пожарной безопасности.
Сравнение основных модификаций в таблице
| Марка | Жилы | Броня | Наружный слой | Нераспространение горения | Особенности |
|---|---|---|---|---|---|
| ВБШвнг(А) | Медь | Стальные оцинкованные ленты | ПВХ-шланг | Да, категория А | Базовый силовой кабель с пожарным индексом |
| АВБШвнг(А) | Алюминий | Стальные оцинкованные ленты | ПВХ-шланг | Да, категория А | Аналог с алюминиевыми жилами, ниже по цене |
| ВБбШв | Медь | Ленты с битумной подушкой | ПВХ-шланг | Нет | Старая конструкция, применяется реже |
| ВБШвнг-LS | Медь | Стальные оцинкованные ленты | ПВХ-шланг | Да, категория А | Пониженное дымо- и газовыделение |
| ВБШвнг-FRLS | Медь | Стальные оцинкованные ленты | ПВХ-шланг | Да | Сохраняет работоспособность при пожаре |
ВБШвнг(А) и его модификация LS
Если базовый кабель вбшвнг отвечает требованиям нераспространения горения, то вбшвнг ls идет дальше: он дополнительно ограничивает выделение дыма и токсичных газов при горении. Это принципиально важно для объектов с высокой концентрацией людей — торговых центров, метро, больниц, школ.
Внешне кабель провод с индексом LS может выглядеть практически так же, как базовый вбшвнг, но состав оболочки у него иной. В нем применяются специальные полимерный композиции с пониженным выделением дыма. Для стандартных промышленных и жилых линий, где групповая прокладка не предполагает нахождения людей рядом с трассой, достаточно базового нг(А). Если же объект требует повышенных стандартов, выбирают LS или FRLS.
Когда важен индекс FRLS
Вариант с индексом FRLS совмещает в себе несколько свойств сразу: кабель не распространяет горение при групповой прокладке, выделяет минимум дыма и при этом сохраняет электрическую работоспособность под воздействием огня в течение заданного времени. По сути, это кабельный продукт для систем, которые должны продолжать работать в условиях пожара — систем оповещения, аварийного освещения, противопожарных насосов.
Базовый вбшвнг на такую роль не подходит. Он не проходит испытание на огнестойкость в части сохранения работоспособности. Поэтому замена FRLS на нг(А) в пожарных системах недопустима.
ВБШвнг(А) и АВБШвнг: медь против алюминия
Это, пожалуй, наиболее частая точка выбора на практике. Оба кабеля похожи по конструкции: одинаковая броня из стальных оцинкованных лент, один и тот же тип наружной оболочки, одинаковый пожарный индекс. Главное различие — материал жил.
- Медный кабель вбшвнг имеет меньшее сечение при той же нагрузке и занимает меньше места.
- Алюминиевый АВБШвнг легче и дешевле, что актуально на протяженных трассах с большим сечением жил кабелей.
- Для коротких вводов в здание и распределительных линий внутри объекта чаще выбирают медный вариант.
- На линиях электропередачи большой длины в расчет берут алюминиевое исполнение с поправкой на сечение.
При этом важно помнить: расшифровка кабеля с буквой «А» в начале и буквой «А» в скобках — это две разные вещи. «А» в начале — это алюминиевые жилы. «(А)» в конце — категория испытания на нераспространение горения. Путать их нельзя, так как это влечет за собой ошибку в подборе марки под конкретный объект.
Итог: как не ошибиться при выборе
Перед тем как указать марку в спецификации или заказе, стоит пройтись по простому списку вопросов:
- Нужна ли групповая прокладка с требованием нераспространения горения? Если да — только нг(А) и выше.
- Есть ли требование к дымовыделению на объекте? Тогда нужен LS.
- Должен ли кабель сохранять работоспособность при пожаре? Это уже FRLS.
- Медные или алюминиевые жилы предусмотрены проектом? Это определяет выбор между вбшвнг и АВБШвнг.
- Нужна ли битумная подушка под броней — или достаточно стандартной конструкции вбшвнг?
Грамотный выбор марки — это не просто формальность. Это прямое влияние на безопасность, срок службы и соответствие ГОСТ требованиям проекта. Именно поэтому знание отличий между модификациями так важно для всех, кто занимается проектированием, закупкой или монтажом кабельных линий.
Правила прокладки и требования пожарной безопасности для ВБШвнг(А) по ГОСТу
Даже самый качественный кабель вбшвнг не даст ожидаемого результата, если его проложить с нарушениями. Соответствие ГОСТ распространяется не только на конструкцию изделия, но и на способ его монтажа. Правила прокладки для бронированных силовых линий регулируются нормативными документами, и отступать от них нельзя — это вопрос не бюрократии, а реальной безопасности.
Какой стандарт регулирует требования
Основной документ, по которому производится и проверяется кабель вбшвнг — это ГОСТ 16442, а также смежные нормативы в части пожарной безопасности: ГОСТ IEC 60332 регулирует испытание на нераспространение горения, а ГОСТ Р 53315 устанавливает требования к кабельным изделиям по показателям пожарной опасности. Именно в этих документах прописано, что означает индекс нг(А) и какие условия групповой прокладке должны соблюдаться.
Помимо этого, при проектировании трасс учитывают ПУЭ — Правила устройства электроустановок. Там указаны допустимые способы монтажа, расстояния между линиями, требования к защите и заземлению. Любой стандарт в этой области — это не рекомендация, а обязательное условие для ввода объекта в эксплуатацию.
Способы прокладки: где и как можно укладывать кабель
Кабель вбшвнг допускает несколько способов монтажа. Выбор зависит от условий объекта, характера трассы и требований проекта.
| Способ прокладки | Допустимость | Примечания |
|---|---|---|
| В траншее в земле | Да | Броня обеспечивает механическую защиту от давления грунта |
| В трубе или металлорукаве | Да | Дополнительная защита при переходах через дороги и стены |
| По лотку или эстакаде | Да | Требуется правильное крепление с учетом веса кабеля |
| В тоннеле | Да | Важно соблюдать расстояния при групповой прокладке |
| Внутри зданий | Да | Индекс нг(А) обязателен при прокладке в группе |
| В воде или затапливаемых зонах | Требует уточнения | Необходима проверка паспортных данных на конкретный кабель |
Минимальный радиус изгиба: почему это важно
При монтаже бронированного кабеля один из самых критичных параметров — это минимальный радиус изгиба. Если согнуть кабель сильнее допустимого, внутренние слои могут деформироваться: нарушится изоляция жил, а стальная лента брони даст излом. После такого повреждения кабель может казаться целым снаружи, но при испытании или в процессе эксплуатации покажет дефект.
- Минимальный радиус изгиба для многожильных исполнений вбшвнг, как правило, составляет не менее 7,5–10 наружных диаметров.
- Для одножильных исполнений этот показатель может быть выше — уточняется по паспорту завода.
- Контролировать радиус нужно как при прокладке по трассе, так и в местах ввода в оборудование или муфту.
- На поворотах трассы кабеленесущий лоток или труба должны иметь соответствующий радиус.
Групповая прокладка и требования нг(А)
Индекс нг(А) в обозначении вбшвнг напрямую связан с условиями групповой прокладке. По ГОСТ IEC 60332-3, категория «А» — это наиболее жесткое испытание среди трех категорий: при нем на погонный метр пучка приходится наибольшее количество горючего материала. Кабель, прошедший это испытание, при воспламенении не распространяет огонь по всей трассе.
Это принципиально важно в нескольких ситуациях:
- Когда в одном лотке, тоннеле или трубе идут несколько кабельных линий одновременно.
- Когда трасса проходит через жилой дом, здание общественного назначения или промышленный объект с постоянным присутствием людей.
- Когда по нормам проекта требуется подтвержденная горючесть в соответствии с пожарным классом объекта.
- Когда линия идет через технические этажи, подвалы, шахты и другие закрытые пространства, где распространение огня особенно опасно.
При этом важно понимать: нг(А) — это не огнестойкость. Кабель не сохранит работоспособность в условиях пожара. Он просто не станет дополнительным очагом распространения огня. Если нужна именно огнестойкость, требуется исполнение FRLS или специальная пожарная линия.
Требования к монтажу и креплению
Правильная установка и монтаж кабельной линии — это не только соблюдение радиуса изгиба. Есть и другие обязательные условия:
- Крепление и крепеж. На горизонтальных участках кабель крепят через каждые 0,6–1 м в зависимости от диаметра и веса. На вертикальных участках — чаще, чтобы исключить провисание под собственным весом.
- Металлический лоток или кабеленесущий короб. При открытой прокладке внутри зданий используют конструкции, которые выдерживают вес линии и обеспечивают необходимый зазор между кабелями.

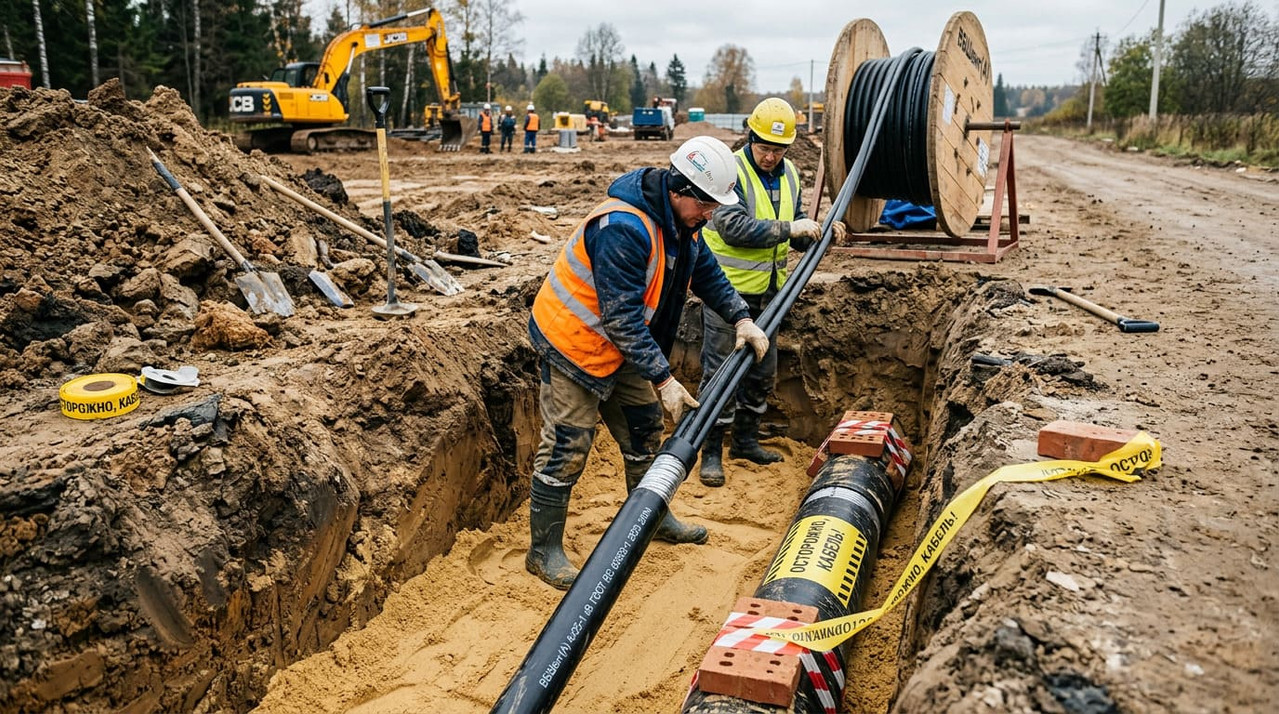

- Прокладка в траншее. Глубина траншеи — не менее 0,7 м для линий до 1 кВ. На дне делают подсыпку из песка, поверх укладывают кабель, засыпают песком, затем грунтом. Обязательна сигнальная лента.
- Переходы через стены и перекрытия. Прокладка в этих местах выполняется в трубе или металлорукаве с последующей заделкой негорючим составом.
- Заземление брони. На обоих концах трассы броня должна быть подключена к заземлению. Это требование безопасности, прямо предусмотренное нормами.
Концевые и соединительные муфты
Качество монтажа во многом определяется тем, как выполнены соединения. Для вбшвнг используют специализированные муфты — соединительный и концевой тип. Они должны соответствовать напряжению линии, числу жил и условиям окружающей среды.
- Концевая муфта закрывает торец кабеля и обеспечивает надежный ввод в щит или оборудование.
- Соединительная муфта применяется при стыковке двух отрезков на трассе — например, при прокладке длинной линии или при ремонте.
- Муфты для наружной и подземной прокладки имеют более высокую степень защиты от влаги и механического воздействия.
- Установка муфт должна проводиться квалифицированным персоналом и оформляться актом скрытых работ, если монтаж ведется в земле.
Проверка перед вводом в эксплуатацию
После завершения монтажа кабель обязательно проходит проверку и испытание. Это требование фиксирует как ПУЭ, так и нормы приемки электроустановок. Без подтвержденных результатов измерений линию нельзя считать готовой к работе.
- Измеряется сопротивление изоляции между жилами и между каждой жилой и броней.
- Проверяется целостность каждой жилы и надежность заземления брони.
- При необходимости проводится высоковольтное испытание изоляции повышенным напряжением.
- Результаты фиксируются в протоколе — это часть исполнительной документации объекта.
Соблюдение всех этих правил — не формальность, а гарантия того, что кабель вбшвнг будет работать весь заявленный срок службы без аварий и потребует минимального обслуживания. Грамотный монтаж и правильно выбранный способ прокладки — это продолжение технических характеристик самого изделия.
