Как сделать электропроводку в квартире — как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Провести новую проводку своими руками не настолько сложный процесс как может показаться на первый взгляд. Всё зависит от степени подготовленности хозяина квартиры  в области электрофизики и умения пользоваться инструментами. Немаловажным фактором является способность  правильно спланировать электропроводку в квартире, чтобы она соответствовала нормам и была удобна для использования.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

В каких случаях нужно менять электропроводку в квартире

Часто электропроводка в квартире не соответствует  установленным нормам. Например, это  квартиры старого жилого фонда, где или где проводка проводилась по старому ГОСТу.  В то время в принципе не было  бытовых электроприборов, которые сейчас повсеместно используются. В основном использовались провода из алюминия, которые имеют целый ряд недостатков и не пригодны в современных условиях.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

В таких домах, квартиры не имеют достаточного количества точек для подключения электричества, поэтому жильцы часто используют тройники удлинители, из которых составляют целые каскады электропроводок.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Всё это увеличивает нагрузку на используемую точку, и усугубляет возможность короткого замыкания и пожароопасность. Тянущиеся по комнатам провода не увеличивают комфортность проживания в квартире.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Все эти факторы приводят к необходимости замены проводов.

С чего начать

Службы  поставки электроэнергии  отвечают за подводку электричества до распределительного щитка в подъездах жилых домов, остальная электропроводка ложится на плечи квартиросъёмщика. Возникает вопрос с чего начать, в частности, как поменять старую проводку своими руками.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

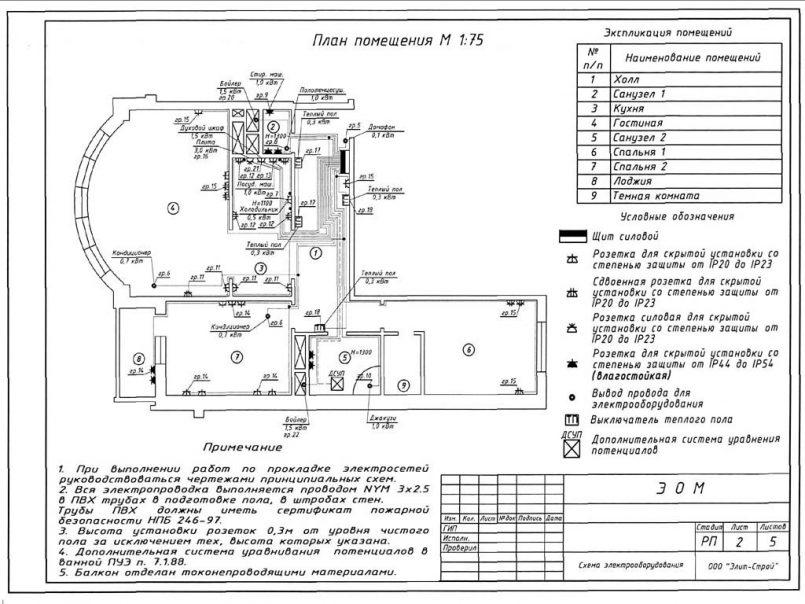

Прежде всего, нужно составить правильный/грамотный план электропроводки вашей квартиры. Определиться с количеством точек для подключения, количество выключателей розеток. Далее составить принципиальную электрическую схему проводки в квартире.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Рассчитать нагрузку на электропроводку с учётом всех ваших электроприборов.  На каждом электроприборе указывается его потребляемая мощность в Ватт, которая рассчитывается по  упрощенной формуле: Ватт = Ампер * Вольт.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Исходя из полученной схемы, рассчитать количество необходимых материалов, количество розеток выключателей длину проводов и т.п.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

При этом надо знать — все кабели прокладываются строго вертикально и горизонтально. Розетки располагаются на расстоянии 20 см. от пола, при желании их положение можно изменять, например, на кухне — над рабочим столом. Горизонтальная прокладка проводов должна находиться на расстоянии 20 см. от потолка.

Выбор кабеля для прокладки, розеток и выключателей

Выбор подходящего кабеля для прокладки является очень важным моментом, так как в зависимости от нагрузки подбирается его определенное сечение.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

При составлении схемы лучше всего ее разбить по зонам: кухня, ванная комната, рабочий кабинет, и  т.д. Исходя из этих зон, делается соответствующая разводка. Скорее всего, кухня будет самое энергоемкой зоной, из-за неё загруженности различными кухонными приборами, комбайнами, электроволновкой, электроплита и т.п.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Правильнее всего выбирать медный провод. Ни в коем случае не следует соединять между собой медный алюминиевый провод из-за их химических свойств.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Кабель, идущий к коробке – распределителю в подъезде, д.б. сечением не менее 6 мм.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

2 основных вида кабеля

Это ВВГ и NYM.  Это трехжильные кабели. Лучше всего использовать ВВГ кабель, он не требует обжима, В то время как NYM —  мягкий и требует обязательного обжима, используя специальную гильзу. Кроме того ВВГ кабель имеет плоскую форму, что гораздо  удобнее при его прокладке.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Надо знать, что трехжильные кабели имеют провода разных цветов, где синий всегда 0, жёлтый или коричневый всегда земля, фаза — провод любого другого цвета.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Разметка

Прежде чем  начать штробить стены для укладки кабеля, нужно произвести разметку,  т.е. нарисовать на стенах места, где будут стоять розетки, выключатели и пути прокладки провода. Прокладка проводов к розеткам и выключателям производится  обязательно сверху вниз — от потолка к полу.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Иногда из-за особенности строения дома, электроточки приходится смещать, например, если она (или штроба к ней) приходится на бетонную стену, заложенный кусок арматуры, возможные коммуникации и т.п., поэтому так важна разметка.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Закладка кабеля, выключателей и розеток

Для закладки кабеля делаются штробы, для установки подрозетников  также выдалбливаются ниши для их установки.  Раньше штробы делались вручную, используя молоток и зубило или долото.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

В настоящее время, для этих целей существуют специальные штроборезы (с пылесосом), для некоторых стен, изготовленных из мягких материалов, хорошо использовать болгарку со специальным диском. Глубина выемки под подрозетник делается с учетом всех его размеров.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Подрозетник устанавливается с таким расчётом, чтобы его края приходились вровень с гладкой поверхностью стены. Крепится подрозетник в стене, используя гипсовые растворы, перед этим нужно удалить всю пыль и хорошо смочить место установки, перед его установкой в него проводится кабель (с запасом) через специальные в нем отверстия.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Таким же образом устанавливаются распаечные коробки. Распаечные/распределительные коробки нужны в случае разветвлённой проводки, чтобы не прерывать цепь, идущую через выключатель освещения к розетке (через распределительную коробку проводится самостоятельный провод — к розетке и самостоятельный провод — через выключатель к освещению).

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Кабель закладывается в штробы и фиксируется через определенные промежутки. В качестве такого фиксатора м.б. гипсовый раствор, т.к. он быстро «схватывается»,  затем этим же раствором, при помощи шпателя, замазывается вся штроба.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

В некоторых случаях возможна проводка по потолку в квартире, но это бывает редко. Дело в том, что в обычных квартирах потолок выложен из цокольных плит и поэтому, прокладка затруднительна и не эстетична. Чаще всего, такая проводка используется в промышленных помещениях, без перегородок, имеющих большую площадь, с подвесными потолками или в магазинах – супермаркетах.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Установка розеток и выключателей

Выключатели и розетки устанавливаются в подрозетнике. Перед установкой лишний провод следует удалить, но так чтобы остался некоторый запас, который бы свободно поместился вместе с выключателем, розеткой в подрозетник.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Концы проводов кабеля оголяются на 5-7 мм, затем они крепятся в соответствующие места выключателя, розетки для контакта. После этого, изделие устанавливается в подрозетник и, при помощи отвертки, удерживая его рукой, плотно прижав к стене, по часовой стрелке вкручиваются фиксирующие винты, так что устройство фиксируется на боковых распорках.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Надо сказать, не покупайте дешевых розеток, выключателей, качественные стоят дороже, но это – надежность, эстетичность, долговечность и они не будут вываливаться из стены, как это бывает часто.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

Проверка

Обязательно проверяйте проводку, прозванивайте ее на каждом этапе, делать это нужно постоянно, чтобы быть уверенным в том, что все соединения выполнены безукоризненно. Это гарантированный контроль того что ваша схема была продумано правильно, что не придется ничего переделывать по окончании работ.

Как сделать электропроводку в квартире - как правильно спроектировать и провести электропроводку по квартире (135 фото-идей)

После окончательной установки проводки, ее проверка бывает весьма затруднительна. Проверка производится простым тестером.
