Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Зимой и когда в нашей стране царят морозы, на наших крышах образуются сосульки. Это очень опасно, поскольку они при падении могут нанести ущерб не только стоящим внизу машинам, но проходящему мимо человеку. Правильное решение, это обогрев крыши. Тогда не будет образования сосулек, и это позволит воде стекать через водостоки.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Принцип работы системы обогрева крыши

В нашей стране зимы порой бывают лютые и образование наледи не редкость. Снег скапливается на крыше, и когда температура повышается, то он начинает таять, а ночью опять замерзает из-за чего появляются опасные сосульки на кровле. И все это приводит к ее разрушению.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Есть только один выход из этой ситуации, это просто обеспечить беспрепятственное стекание воды в канализацию. Есть специальные устройства которые позволяют таять льду на крыше.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Но только одной этой системы мало, потому что талая вода будет уходить в желоба и трубы и после чего замерзать. Тогда есть риск, что образовавшийся тяжелый лед сорвет крепления которые держат трубы, и все это потом упадет вниз.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Главный принцип данной системы, это осуществление обогрева в местах:

  • на выступах кровли;
  • в сточных желобах;
  • во всех элементах водосточных труб;
  • на всех соединениях крыши.

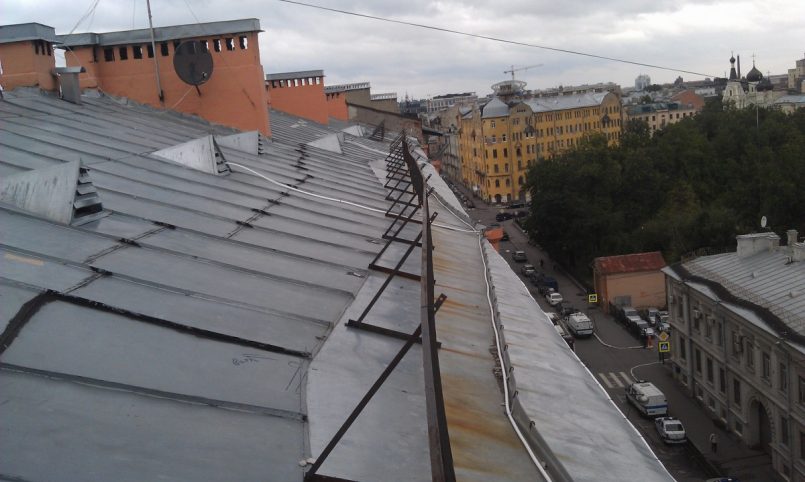

Обогрев холодной крыши

Особенность холодной кровли в том, что монтаж происходит вместе с вентиляцией и теплоизоляцией. Такого рода устройства есть на нежилых чердаках. Такой принцип не дает теплу проникать на поверхность, поэтому снег не превращается в лед.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

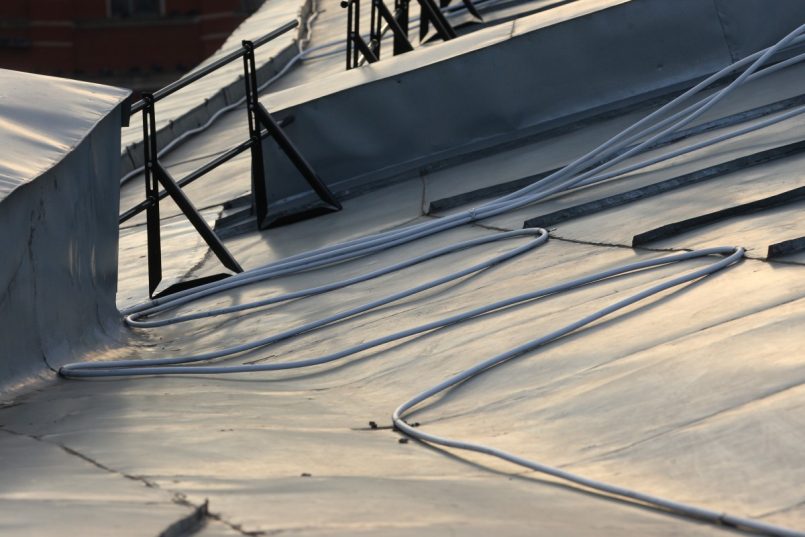

Принцип обогрева кровли находится в укладке греющего кабеля, именно для этого он прокладывается на крыше и в водостоках. Сила тока в кабелях от 20 до 70 Вт. Такой мощности хватает, чтобы вода стекала и не замерзала в трубах.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Обогрев теплой крыши

У теплой крыши нет теплоизоляции, из-за этого все тепло которое есть в доме проникает на кровлю. Поэтому снег тает, а ночью из-за мороза подтаявшая вода становится льдом. Чтобы этого не происходило, по краям крыши прокладывают провод зигзагом шириной 30-50 см.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Нагрев водостока

Кроме того что имеется в системе греющий провод, есть еще и другие элементы:

  • распределительный блок;
  • датчики;
  • контроллер;
  • щит управления.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

В функции распределительного блока входит соединение нагревательного и силового провода. У него есть сигнальный кабель, который подходит к блоку с измерительными приборами. Данное устройство монтируется на крыше, и изначально защищено от проникновения в него воды.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Измерительные приборы показывают количество осадков и температуру. Устанавливаются они в желобах и на крыше. Система обогрева работает на показаниях этого датчика, именно на основании этого и срабатывает нагревательная система.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Кабель резистивного типа

Внутри провода есть жила с высоким сопротивлением. Когда поступает ток, то внутренний кабель нагревается и выделяет тепло на изоляцию, а потом на кровлю. Это очень простая система, которая не требует больших затрат.

Достоинства этого кабеля:

  • нет пускового тока;
  • стабильная мощность;
  • небольшая стоимость.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Минус у резистивного кабеля для кровли всего одни, это то что из-за постоянной мощности нужен терморегулятор чтобы снижать или увеличивать температуру.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Провод саморегулирующийся

Данный кабель имеет более сложную структуру. В проводе есть 2 жилы, вокруг которых имеется матрица. Именно она фиксирует условия внешней среды и исходя из этого контролируется мощность.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Плюсы саморегулирующегося кабеля:

  • не нужна дополнительная панель управления;
  • не нужно монтировать датчики;
  • схема не перегревается;
  • есть возможность разделить провод на части от 20 см.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Даже если во время установки провод будет перекручен, то это никак не повлияет на его функциональность.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Минус этого саморегулирующего кабеля для кровли — это его цена. Она в разы больше резистивного провода. Но в обслуживание такой кабель будет намного дешевле. Еще один минус, это возможная поломка саморегулирующейся матрицы и всей системы в целом.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Инструкция по укладке кабеля своими руками очень простая, с помощью нее весь процесс можно выполнить самому.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Установочные работы

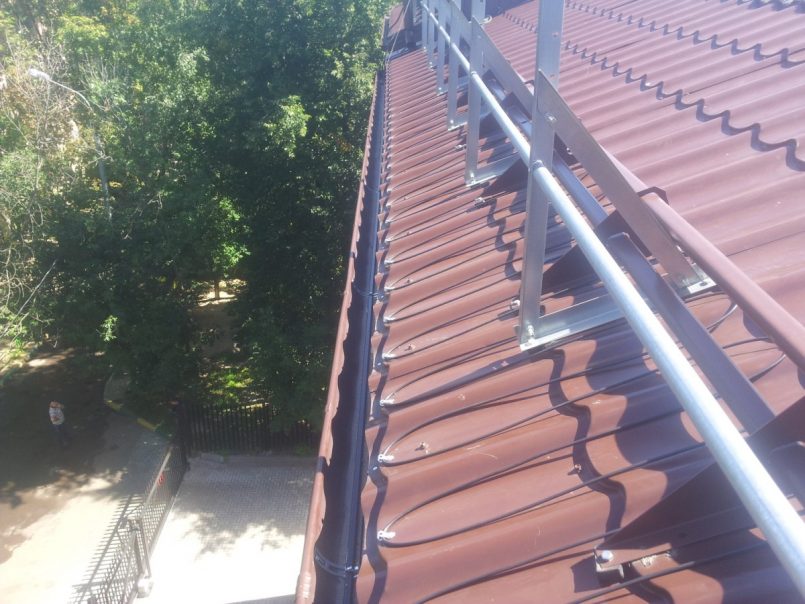

Монтаж обогрева кровли делается пошагово. Для начала нужно наметить участки прокладки проводов, при этом необходимо учитывать повороты и другие факторы.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Если повороты очень крутые, то кабель разрезается на мелкие части и крепится с применением муфт. На фото показано как правильно устанавливать кабель для обогрева кровли.

Крепление греющего кабеля

Недостаточно просто установить греющие элементы, их необходимо еще и хорошо зафиксировать. Монтажная лента служит хорошим фиксирующим материалом, с помощью которого делается укладка кабеля в самой трубе. Тот же самый процесс выполняется когда прокладывается система в желобе.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Резистивный кабель крепится через 25 см, саморегулирующийся — через 50 см. Ленты нужно зафиксировать заклепками. Также, вместо них можно использовать монтажную пену.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

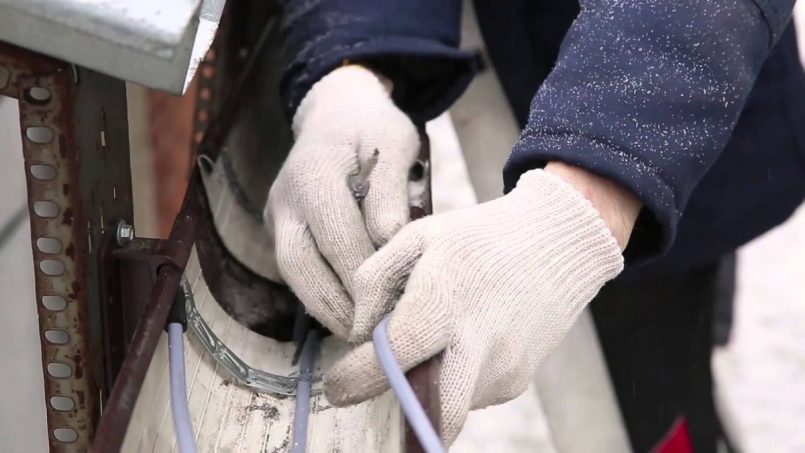

В водосточных трубах провод устанавливается в термоусадочных трубках. Их части длинной от 6 м фиксируются посредством металлического троса. Монтаж кабеля по крыше делается с помощью монтажной ленты и пены. Заклепки использовать неэффективно, потому что они не способны обеспечить хорошую гидроизоляцию.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Установка монтажных коробок и датчиков

Чтобы поставить коробки необходимо подобрать нужное место для этого. Когда коробка уже установлена, проводятся кабеля, монтируются датчики и прикрепляются изолирующими муфтами.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Датчики лучше всего ставить где больше всего скопление осадков. Чтобы соединить их с контроллером в ход идут электрические провода. Если крыша большая, то измерительные приборы ставятся по всему периметру и соединяются с контроллером.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Установка автоматики в щитке

Контроль системой подогрева, делается в щитке находящегося в помещении. Все система тщательно проверяется и если есть неполадки, то их устраняют. Необходимо хорошо исследовать всю систему перед применением. После того как все хорошо проверено и неполадки устранены, то можно подключить термостат и всю систему.

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

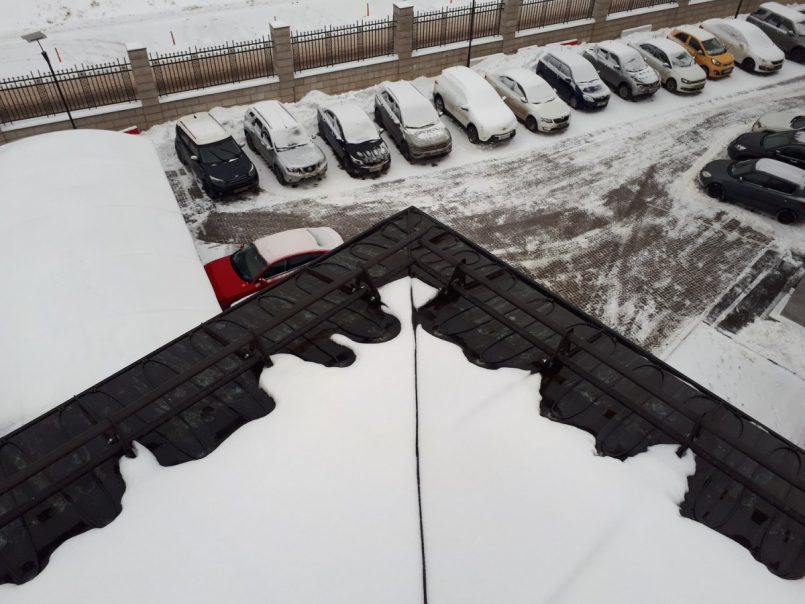

Фото греющего кабеля для водостока и крыши

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)

Греющий кабель для водостока и крыши: выбор и установка саморегулирующегося антиобледенительного нагревателя своими руками (135 фото + видео инструкция)
