Чем пневмошкафы управления отличаются от электрических и когда выбирают пневматику

Выбор между пневматическими и электрическими решениями для управления часто начинается с вопроса о надёжности в сложных условиях. Если вы присматриваетесь к пневмошкафам управления, полезно сразу понять, где сжатый воздух даёт преимущества перед электроприводами. Пневматика особенно полезна там, где нужна быстрая реакция и устойчивость к агрессивной среде.

Пневматические и электрические шкафы управления: разница простыми словами

Пневматические шкафы используют сжатый воздух для привода механизмов, в то время как электрические полагаются на моторы и электронику. Разница проявляется уже на уровне базовых принципов: воздух передаёт усилие быстро и без сложной проводки, а электричество требует защиты от перегрузок и замыканий. Многие отмечают, что пневматика проще в обслуживании при непрерывной работе.

Состав типичного пневмошкафа управления

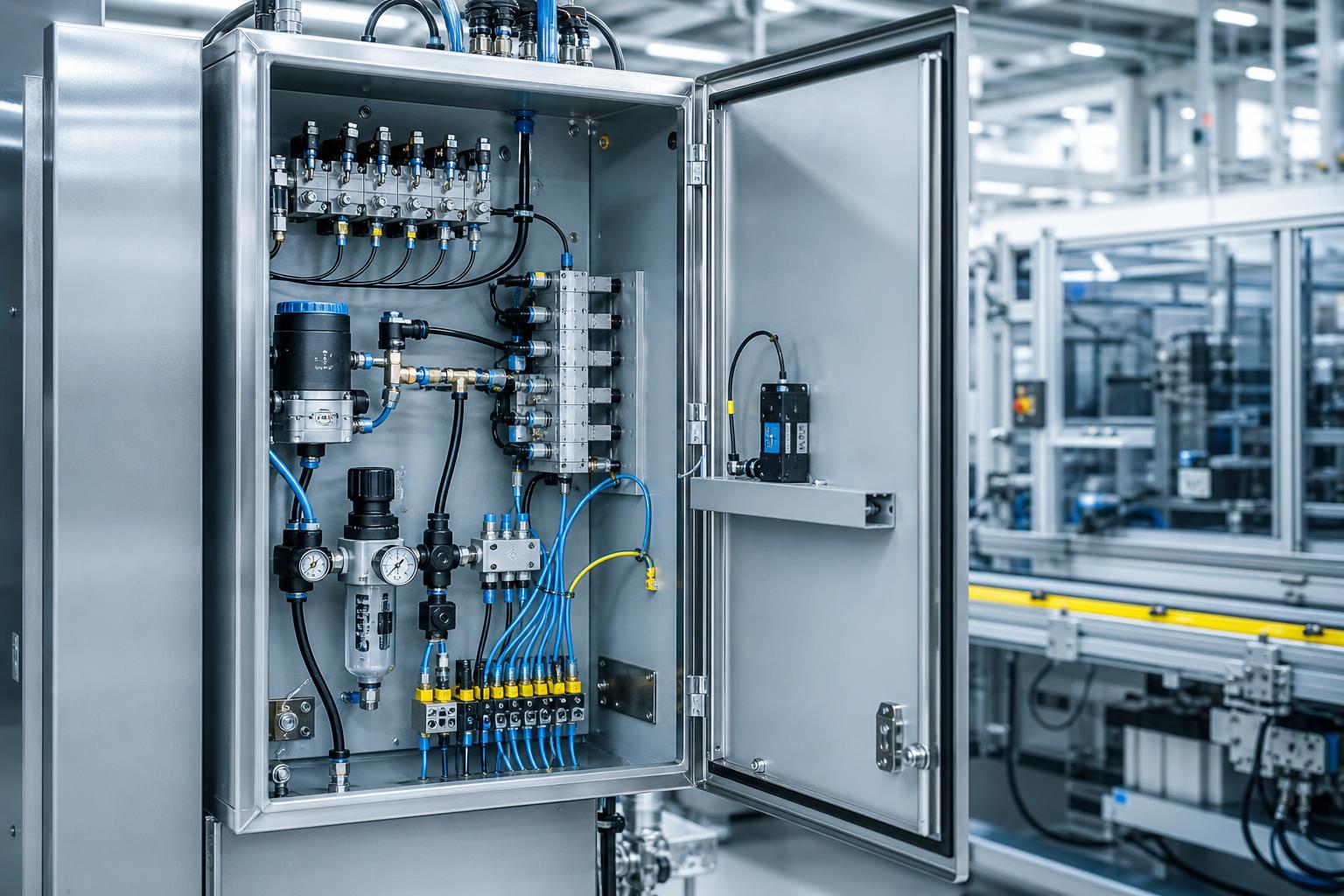

Внутри такого шкафа обычно стоят пневмоцилиндры, распределительные клапаны, регулятор давления и блок подготовки воздуха. К ним добавляют шланги, фитинги и простые датчики. Компрессор подаёт воздух под нужным давлением, а вся система остаётся относительно простой и ремонтопригодной. Такая компоновка позволяет быстро реагировать на команды и работать даже при повышенной влажности или пыли.

• Пневмоцилиндры разных типов для линейных перемещений
• Клапаны для направления потока воздуха
• Фильтр-регулятор-лубрикатор для очистки и смазки

Электрические шкафы, напротив, требуют более тщательной герметизации и охлаждения компонентов. Поэтому пневматика часто выигрывает по весу и простоте монтажа на производственной линии.

Сжатый воздух почти мгновенно передаёт давление через клапаны, поэтому пневматика часто выигрывает по скорости отклика.

Практические советы

Когда дело доходит до реального выбора, полезно взглянуть на повседневные нюансы эксплуатации. Пневмошкафы часто оказываются проще в тех случаях, когда нужно быстро запустить линию и не тратить время на сложную наладку. Сжатый воздух здесь выступает надёжным помощником, особенно если производство не требует сверхточного позиционирования.

Компрессор работает стабильно, давление поддерживается на нужном уровне, а вся система меньше зависит от перепадов напряжения. Это особенно заметно на участках с высокой вибрацией или пылью.

Экспертный совет Перед покупкой всегда проверяйте качество подготовки воздуха — чистый и сухой поток напрямую влияет на ресурс клапанов и цилиндров.

Неочевидный лайфхак Если задачи повторяющиеся и не требуют миллиметровой точности, пневматика позволяет сэкономить на сложной электронике и быстрее окупить вложения.

Частая ошибка Многие начинают с электрического решения, забывая, что в агрессивной среде оно потребует дополнительной защиты и регулярного обслуживания.

Кому не подходит Пневматические шкафы управления не лучший выбор, если проект предполагает постоянную работу с точностью ниже 0,1 мм или интеграцию в сложные сети с обратной связью в реальном времени.

Отличия по скорости срабатывания приводов

Скорость реакции часто становится решающим фактором при выборе системы. Сжатый воздух передаёт усилие почти мгновенно, поэтому пневматические приводы начинают движение за считанные миллисекунды. Это особенно заметно на конвейерах, где каждый цикл должен укладываться в жёсткий график технологического процесса.

Начальная стоимость пневматического решения

Простые пневмошкафы обычно обходятся дешевле на старте, если задача не требует сложной электроники. Компрессор и базовая подготовка воздуха уже есть на многих предприятиях, поэтому дополнительные вложения минимальны. Однако стоит учитывать, что для длительной работы без перебоев нужна стабильная подача воздуха под нужным давлением.

Параметр	Пневматика	Электрика
Время отклика	10–50 мс	50–200 мс
Начальные затраты	Ниже при простой задаче	Выше из-за сервоприводов
Обслуживание	Регулярная проверка фильтров	Контроль перегрева
Вес оборудования	Легче	Тяжелее при большой мощности

Точность управления и возможности автоматизации

Для большинства повторяющихся задач пневматика обеспечивает достаточную точность без лишних усложнений. Если требуется позиционирование в пределах миллиметра, система справляется без дополнительных датчиков. При этом пневматические решения позволяют легко интегрировать базовую автоматизацию через простые клапаны и реле.

Когда задачи усложняются и нужна высокая повторяемость, стоит взвесить добавление пропорциональных клапанов. В обычных условиях пневмошкафы остаются проще и надёжнее для серийного производства.

Часто задаваемые вопросы

Как часто нужно менять фильтры и масло в пневмошкафу?

Фильтры и масло в блоке подготовки воздуха рекомендуется проверять раз в три-шесть месяцев в зависимости от интенсивности работы. При непрерывной эксплуатации на пыльных участках интервал сокращают до двух месяцев, чтобы избежать попадания загрязнений в клапаны и цилиндры.

Можно ли использовать пневмошкаф во взрывоопасных зонах без дополнительной сертификации?

Пневматические системы сами по себе не создают искр, поэтому часто подходят для таких зон. Однако перед установкой обязательно уточните требования к оборудованию на конкретном объекте и при необходимости получите соответствующее подтверждение.

Какой ресурс у пневмоприводов при непрерывной работе?

При правильной подготовке воздуха пневмоприводы обычно выдерживают от одного до пяти миллионов циклов. В благоприятных условиях ресурс может достигать десяти-двадцати миллионов циклов, что делает их долговечными для серийных линий.

Влияет ли качество подготовки сжатого воздуха на точность управления?

Да, чистота и сухость воздуха напрямую сказываются на стабильности работы. Влажный или загрязнённый поток приводит к износу уплотнений и потере точности позиционирования уже через несколько месяцев эксплуатации.

Какие штрафы грозят за несоответствие пневмосистемы нормам промышленной безопасности?

Нарушения могут повлечь предписания и штрафы от контролирующих органов. Размер санкций зависит от тяжести нарушения и повторяемости, поэтому регулярная проверка состояния системы помогает избежать лишних расходов и простоев.

Итог

Пневматика выручает там, где нужна быстрая реакция и минимум сложностей в пыльной или взрывоопасной обстановке. Для повторяющихся циклов и простой автоматизации она часто оказывается практичнее и дешевле на старте. Оцените свои задачи по скорости, точности и условиям работы, чтобы сделать правильный выбор без лишних трат.

Об авторе

Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг

Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
