Оборудование в передвижной электролаборатории

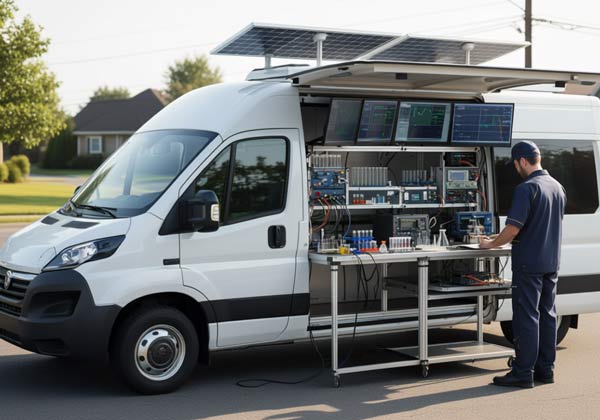

Передвижная электролаборатория – это специализированный мобильный комплекс (обычно на базе автомобиля), оснащенный всем необходимым оборудованием для выездных измерений и испытаний электрических сетей и электроустановок. Она предназначена для оперативного тестирования и диагностики энергетических систем непосредственно на месте, что повышает безопасность и надежность объектов. Мобильный формат позволяет специалистам быстро выезжать к объектам (например, на подстанции, линии или в производственные корпуса) и проводить контроль без длительного отключения сетей. Передвижная лаборатория имеет на борту комплект приборов, необходимых для поиска повреждений, оценки состояния изоляции и проверки защитных устройств.

Что такое передвижная электролаборатория

Передвижная электролаборатория – это передвижной комплекс (лаборатория на колесах) с электротехническим оборудованием для диагностирования и испытаний силовых кабелей, трансформаторных подстанций и других элементов системы электроснабжения. Такая лаборатория создается на базе грузового шасси с соответствующей грузоподъёмностью и имеет аттестованные электроприборы, обеспечивающие проведение всех необходимых измерений и тестов на месте. Организация, эксплуатирующая передвижную лабораторию, должна иметь разрешение Ростехнадзора на выполнение электротехнических работ. Комплекс электролаборатории включает в себя стационарно установленные испытательные установки, генераторы питания и переносные измерительные приборы, позволяющие специалистам осуществлять широкий спектр электроизмерений (например, измерять изоляцию и параметры трансформаторов) непосредственно на объекте эксплуатации.

Цели и задачи передвижной электролаборатории

• Проверка электроустановок (визуальный осмотр, измерения сопротивления изоляции, петли «фаза–нуль», сопротивления контура заземления и т.д.);
• Выявление и локализация повреждений в кабельных линиях и электрооборудовании (поиск обрывов, пробоев, коротких замыканий) при помощи трассировки кабеля, отраженных и акустических методов;
• Приемо-сдаточные и пусконаладочные испытания нового электрооборудования (трансформаторов, силовых машин, систем релейной защиты и автоматики) перед вводом в эксплуатацию;
• Оценка соответствия электрических систем действующим нормам (ПУЭ, ГОСТ) и обеспечение безопасной эксплуатации энергосетей (подготовка протоколов измерений);
• Своевременная диагностика состояния сети для повышения надежности электроснабжения и профилактики аварий.

Все эти работы выполняются специалистами электролаборатории с привлечением современного оборудования и измерительных приборов. Применение мобильной лаборатории позволяет решать широкий спектр задач «на месте», существенно ускоряя выявление и устранение неисправностей.

Где может использоваться передвижная электролаборатория?

• Промышленные предприятия: металлургические комбинаты, нефтегазовая отрасль, горнодобывающая промышленность и др. – для диагностики силовых сетей производственных площадок;
• Энергетический комплекс: тепловые и гидроэлектростанции, распределительные подстанции и высоковольтные линии электропередачи;
• Транспорт и инфраструктура: системы электроснабжения железнодорожных сетей, метро и аэропортов;
• Жилищно-коммунальный сектор: жилые многоэтажные дома, коттеджные посёлки, управляющие компании и ТСЖ (многоквартирные дома, детские сады, школы, больницы и т.д.);
• Аварийные ситуации: неотложные выезды для устранения последствий короткого замыкания, разрывов кабеля или других аварийных повреждений.

Передвижные электролаборатории применяются практически во всех отраслях – от предприятий ЖКХ и промышленности до государственных объектов – где необходим быстрый и качественный контроль электрооборудования.

Какое оборудование установлено в передвижной электролаборатории

Классический комплект оборудования электротехнической автолаборатории включает следующие основные приборы и установки:

• СНЧ-испытательная установка (низкочастотный трансформатор высокой мощности для испытаний переменным напряжением);
• Прожигающая установка (импульсный источник высокого напряжения для «прожигания» дефектов на кабеле);
• Дизель- или бензогенератор автономного питания (обеспечивает питание лаборатории вне сети);
• Мегаомметр (прибор для измерения сопротивления изоляции кабелей и оборудования);
• Измеритель сопротивления заземления (для контроля контуров и заземляющих устройств);
• Поисковый комплект КП-500К с приемниками ПП-500К (электромагнитный приемник) и ПА-1000К (акустический приемник) для трассировки кабеля и обнаружения подземных дефектов;
• Рефлектометр и кабеледефектоискатель для точного определения мест повреждений кабелей по отраженным импульсам и акустическим сигналам;
• Прочие измерительные приборы: измеритель параметров микроклимата, приборы для проверки релейной защиты и автоматики, осциллографы и т.д. (позволяют контролировать климатические условия в кузове и тестировать защитные цепи).

Таким образом, передвижная лаборатория комплектуется необходимыми средствами для проведения полного цикла электротехнических испытаний и поиска неисправностей на различных объектах.

Возможности оборудования для электролаборатории до 35 кВ

Оборудование мобильной лаборатории мощностью до 35 кВ позволяет выполнять полный набор испытаний кабельных линий и электроустановок среднего напряжения. В частности, современные ЭТЛ (например, ЭТЛ-35) предназначены для кабелей 0,4–35 кВ: испытательная установка обеспечивает подачу переменного напряжения до 100 кВ, а прожигающая – до 30 кВ. Это позволяет проверять изоляцию и обнаруживать дефекты даже на протяженных трассах (поиск кабеля возможен на глубинах до 10 м и длине до 10 км). Оборудование также включает методы диагностики состояния изоляции – измерение тангенса угла диэлектрических потерь и регистрация частичных разрядов, – что позволяет оценивать качество кабелей и трансформаторов до 35 кВ. Кроме того, лаборатория способна проводить испытания и измерения электрооборудования (трансформаторов, автоматики, выключателей и др.) в стандартных режимах, обеспечивая подтверждение работоспособности систем среднего напряжения.

Необходимость поверки приборов для электролаборатории

Все измерительные приборы передвижной электролаборатории должны регулярно подвергаться метрологической поверке в соответствии с действующими нормативами. Проведение электроизмерений лицензируется Ростехнадзором, а сама законодательная база требует наличия действующих свидетельств о поверке на все приборы. Например, штатная высоковольтная испытательная установка мобильной лаборатории подлежит поверке не реже чем один раз в 2 года. Регулярная поверка гарантирует точность измерений, соответствие приборов техническим требованиям и снижает риск ошибок при диагностике. Без наличия актуальной поверки эксплуатация электроустановок считается некорректной, поэтому поддержание в порядке всей документации и поверочных сертификатов – обязательное условие работы электролаборатории.
