Электрика кофемашины: диагностика неисправностей мультиметром и ремонт своими руками

Первое, что нужно сделать, начиная ремонт кофемашин – отключить прибор от сети и дождаться полного остывания. Безопасность прежде всего. Возьмите мультиметр: для большинства проверок подойдет режим прозвонки или измерения сопротивления (Омы).

Начните с сетевого шнура и термопредохранителя. Установите щупы на контакты вилки и соответствующие точки на входе блока питания внутри корпуса. Цепь должна звониться с сопротивлением, близким к нулю. Обрыв укажет на проблему с кабелем или защитным элементом, который часто стоит на пути 220В.

Исправность помпы и клапанов проверяется тем же способом. Сопротивление обмотки рабочей помпы составляет десятки-сотни Ом. Отсутствие показаний говорит о перегорании. Электромагнитные клапаны также должны звониться с небольшим сопротивлением. Если цепь цела, но механизм не работает, возможно засорился механический узел.

Подготовка к работе: безопасность и необходимые инструменты

Первое и главное правило: полностью отключите прибор от розетки и выньте вилку. Не ограничивайтесь кнопкой питания на панели.

До начала любых действий выждите не менее 30 минут. Это время нужно для разрядки высоковольтных конденсаторов, которые могут сохранять опасный заряд.

Соберите инструмент заранее. Вам потребуется:

– Цифровой тестер с функциями прозвонки и замера напряжения, сопротивления, силы тока до 10А.

– Набор отверток: крестовые (PH1, PH2) и шлицевые, включая длинные и тонкие модели для глубоких пазов.

– Плоскогубцы с изолированными ручками и пинцет для работы с мелкими клеммами.

– Фонарик для подсветки внутренних узлов.

– Фотоаппарат или телефон для фиксации порядка подключения проводов перед их отсоединением.

Рабочее место должно быть сухим, с хорошим освещением и свободным от жидкостей. Уберите чашки с водой или готовым напитком подальше от разобранного аппарата.

Перед вскрытием корпуса снимите и промойте все съемные части: контейнер для зерен, поддон для капель, держатель фильтра. Это предотвратит попадание влаги и кофейной пыли на контакты.

При проверке цепей под напряжением (например, после подачи питания на определенный узел) не работайте в одиночку. Второй человек не должен прикасаться к устройству, его задача – наблюдать и в случае необходимости отключить питание.

Все замеры параметров на включенном устройстве проводите одной рукой, вторую держите в кармане или за спиной. Это минимизирует риск прохождения тока через грудную клетку при случайном касании.

Устройство и принцип работы электрической схемы кофемашины

Перед проверками изучите принципиальную схему вашего аппарата – её можно найти в руководстве по эксплуатации или на сайте производителя. Основу составляет плата управления, которая получает сигналы от датчиков и кнопок, управляя исполнительными механизмами.

Силовой тракт начинается с сетевого кабеля, фильтра помех и предохранителя на 8-10 А. Далее напряжение 220В поступает на нагревательные элементы: бойлер (ТЭН мощностью 1200-1600 Вт) и термоблок для пара. Их цепи управляются через электромагнитные реле на плате, рассчитанные на ток 15-20А.

Центральный микроконтроллер постоянно опрашивает датчики: термистор бойлера (сопротивление 50-100 кОм при 25°C), датчик уровня воды (поплавковый выключатель или электродная пара), концевик жерновой мельницы. При неверных показаниях любого из них программа блокирует цикл приготовления.

Помповый узел – это 24-вольтовый мотор постоянного тока с производительностью 8-12 бар. Его питание организовано через отдельный стабилизатор на плате. За подачу зерна отвечает сервомотор или соленоид дозатора, потребляющий 12В.

Логика работы циклична: после команды пользователя контроллер проверяет наличие воды и зерна, включает нагреватель. При достижении 92-96°C запускается помпа, создавая давление. По окончании заданного времени все системы отключаются. Понимание этой последовательности – ключ к точному определению сломанного звена.

Как пользоваться мультиметром: режимы и измерения для диагностики

Перед проверкой аппарата, убедитесь, что он отключен от сети и обесточен. Выньте вилку из розетки.

Основные режимы тестера и их применение:

• Постоянное напряжение (DCV или V=): для проверки аккумуляторов, блоков питания, цепей управления. Установите предел выше ожидаемого значения, например, 20V.
• Переменное напряжение (ACV или V~): для измерения напряжения в розетке или на входе прибора. Будьте крайне осторожны! Используйте только исправные щупы.
• Сопротивление (Ω): для поиска обрыва или короткого замыкания. Проверяйте нагреватели, предохранители, кнопки, термодатчики. Цепь должна быть обесточена. Показание «1» или «OL» означает обрыв, «0» – короткое замыкание.
• Прозвонка (значок диода или звука): для быстрой проверки целостности проводов и соединений. Звуковой сигнал означает, что сопротивление близко к нулю.
• Постоянный ток (DCA или A=): для измерения потребления. Щупы включаются в разрыв цепи. В бытовых задачах используется редко.

Порядок действий при поиске проблемы:

1. Визуально осмотрите плату и компоненты на следы гари, вздутые конденсаторы, окислы.
2. Прозвоните сетевой шнур от вилки до клемм внутри прибора в режиме проверки сопротивления.

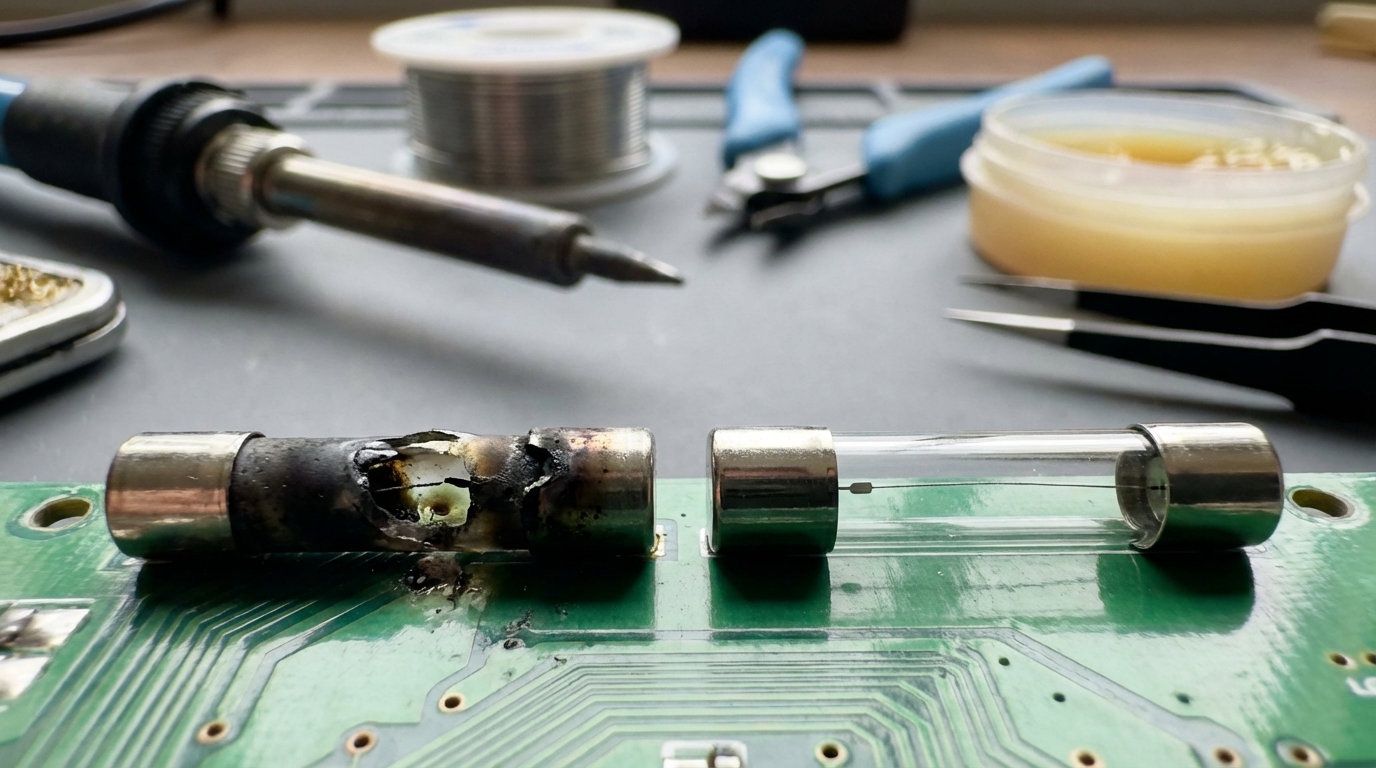

3. Проверьте предохранитель: установите режим Ω, щупы на концы. Хороший покажет 0–2 Ома.
4. Протестируйте нагревательный элемент: сопротивление у исправного ТЭНа обычно от 20 до 200 Ом. Бесконечное сопротивление – обрыв, ноль – пробой.
5. Проверьте выключатели и кнопки: при нажатии сопротивление должно падать до нуля.
6. Для датчиков температуры (NTC) сравните показания сопротивления при комнатной температуре с паспортными данными.

При замерах на плате касайтесь только контактов щупом, чтобы не вызвать короткое замыкание. Если не уверены – не включайте прибор. Замена явно поврежденных деталей (почерневших, с трещинами) часто решает задачу.

Проверка сетевого шнура, вилки и входного фильтра питания

Отключите аппарат от розетки и визуально осмотрите кабель по всей длине. Ищите порезы, перегибы, оплавления. Проверьте, плотно ли закреплена вилка, нет ли люфта или почерневших контактов.

Переведите тестер в режим прозвонки или измерения сопротивления (Ω). Снимите заднюю панель прибора, чтобы добраться до клемм, куда подходит сетевой провод. Один щуп установите на штырь вилки, второй – на соответствующую клемму внутри агрегата. Сопротивление должно быть близко к нулю (обычно 0.1–0.5 Ома). Проверьте оба штыря и контакт заземления, если он есть.

Чтобы исключить обрыв внутри шнура, согните его во время проверки, особенно у основания вилки и входа в корпус. Показания тестера должны оставаться стабильными.

Затем найдите плату входного фильтра – небольшую пластмассовую коробочку с дросселем и конденсаторами, куда первым делом приходит сетевое напряжение. Проверьте предохранитель на этой плате, прозвонив его. Исправный покажет короткое замыкание.

Прозвоните обмотки дросселя. Сопротивление нитевой обмотки составляет доли Ома, поэтому обрыв будет явно виден. Если фильтр неисправен, его проще заменить целиком, чем чинить.

Диагностика выключателя питания и защитного термопредохранителя

Первым делом отключите аппарат от розетки и снимите кожух, чтобы получить доступ к элементам. Работайте только при полном обесточивании.

Для проверки сетевого выключателя переведите мультиметр в режим прозвонки или измерения сопротивления (Ω). Отсоедините один из его проводов для точности. Щупы установите на клеммы клавиши. При включенном положении сопротивление должно быть близко к нулю (обычно менее 1 Ома). Если прибор показывает обрыв (OL или «1») – механизм сломан и требует замены.

Термопредохранитель, часто установленный на паровом котле или нагревательном элементе, проверяется аналогично. Он всегда должен звониться, так как это обычный проводник. Показание «бесконечность» указывает на его перегорание от перегрева. Меняйте его на аналогичный по номинальной температуре срабатывания (например, 102°C, 142°C, 192°C) и току (часто 5А, 10А). Не ставьте «жучок» – это опасно.

При монтаже нового предохранителя обеспечьте плотный тепловой контакт с контролируемой поверхностью, используя термопасту. Проверьте цепь на короткое замыкание, прежде чем подавать напряжение. После сборки включите прибор на несколько минут, контролируя его работу.

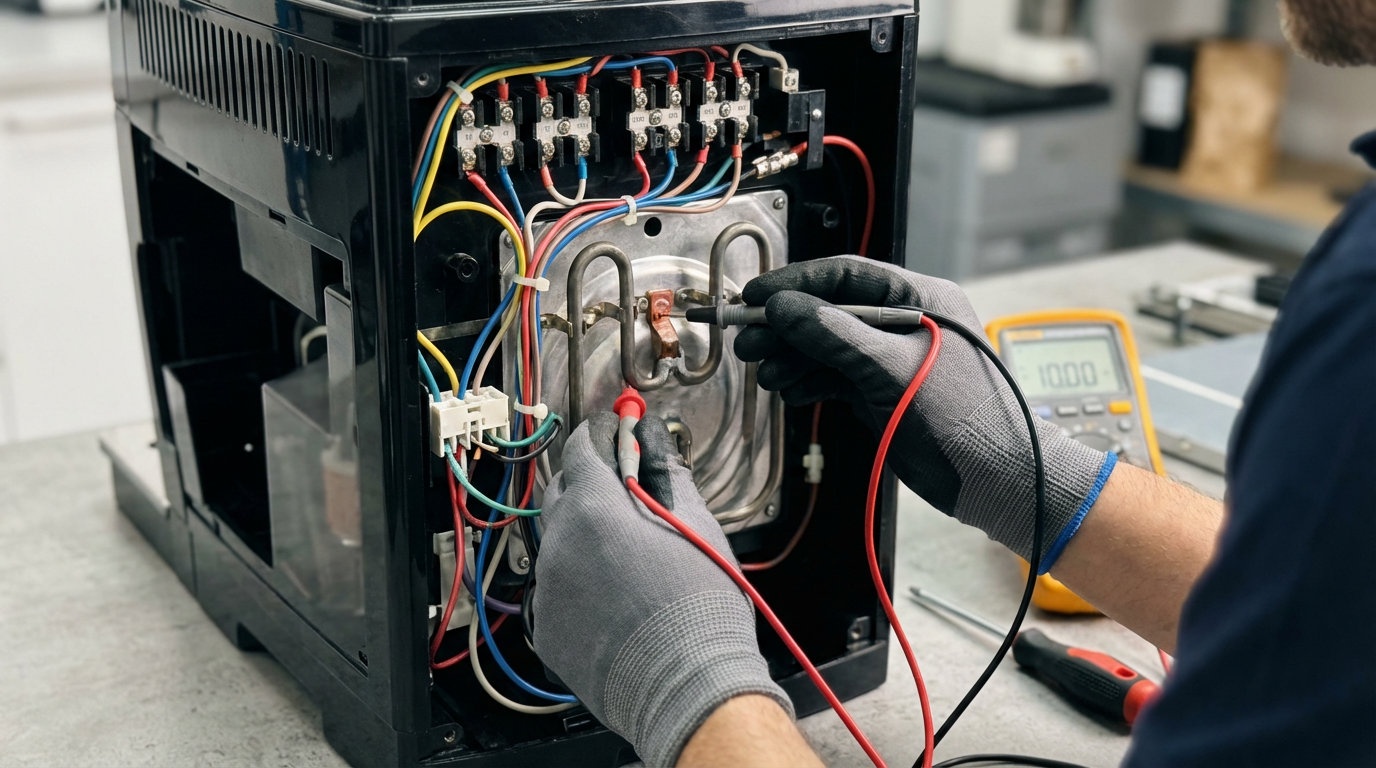

Как прозвонить нагревательный элемент (ТЭН) на обрыв и пробой

Отключите аппарат от сети и дождитесь полного остывания. Снимите кожух, чтобы получить доступ к детали.

Найдите два силовых контакта, к которым подходят провода. Они изолированы от корпуса керамическими втулками.

1. Проверка на обрыв (целостность цепи):
   • Переведите тестер в режим измерения сопротивления (Ом).
   • Прикоснитесь щупами к обоим силовым контактам детали.
   • Исправный элемент покажет сопротивление от 20 до 200 Ом. Точное значение зависит от мощности.
   • Если на дисплее «1» или «OL» – внутри обрыв, деталь нужно менять.
2. Проверка на пробой (короткое замыкание на корпус):
   • Переключите прибор в режим прозвонки или измерения максимального сопротивления.
   • Один щуп установите на любой силовой контакт.
   • Второй щуп прижмите к металлической оболочке или клемме заземления.
   • На исправном элементе не должно быть сигнала или показаний. Любое сопротивление менее 1 МОм указывает на пробой и опасность.

Перед сборкой убедитесь, что контакты чистые, а провода надежно закреплены. После включения проверьте, нет ли утечек тока или искрения.

Проверка датчиков уровня воды и температуры (термисторов)

Первым делом отключите аппарат от сети и снимите напряжение с проверяемого элемента, отсоединив его разъем.

Для контроля уровня в бачке найдите контактную группу или поплавковый выключатель. В режиме прозвонки мультиметра проверьте цепь: при поднятом поплавке (симуляция полного бака) контакты должны размыкаться, показывая обрыв. При опущенном поплавке (пустой бак) – замыкаться, издавая звуковой сигнал.

Термисторы проверяются измерением сопротивления. Отсоедините датчик от платы. Типовое сопротивление при комнатной температуре (около 20-25°C) часто лежит в диапазоне 10-50 кОм, точное значение уточните в технической документации к вашей модели. Приложите к чувствительному элементу теплый палец или холодный металлический предмет. Исправный термистор должен плавно менять показания омметра: нагрев снижает сопротивление у NTC-датчиков, охлаждение – увеличивает.

Статичное значение, не реагирующее на изменение температуры, или обрыв цепи (OL на дисплее) прямо указывают на поломку сенсора. Замена выполняется только на аналогичный по характеристикам экземпляр.

Диагностика помпы: измерение сопротивления обмотки и подачи напряжения

Отключите агрегат от сети и снимите защитный кожух, чтобы получить доступ к насосу. Он обычно расположен в нижней части корпуса, рядом с ёмкостью для воды.

Найдите два электрических контакта на корпусе насоса. Переведите тестер в режим измерения сопротивления (Омы) на пределе 200 Ом. Установите щупы на контакты.

Исправная обмотка покажет значение в диапазоне от 200 до 500 Ом. Показания, стремящиеся к бесконечности, говорят об обрыве цепи. Нулевое или очень низкое значение (1-2 Ома) указывает на межвитковое замыкание.

Если проверка сопротивления прошла нормально, проверьте подачу энергии. Подключите аппарат к сети. Включите режим пролива воды или эспрессо, чтобы активировать насос.

Переключите прибор в режим измерения постоянного напряжения (DCV) на пределе 20 В. Приложите щупы к контактам насоса во время работы. Вы должны зафиксировать напряжение около 12 или 24 В в зависимости от модели. Отсутствие напряжения говорит о проблеме в цепи управления.

Слышите гудение, но вода не качает? Это может быть засор или износ крыльчатки. Насос с неверными параметрами обмотки или без питания подлежит замене.

Проверка работоспособности электромагнитных клапанов и реле

Отключите устройство от сети и получите доступ к нужному модулю, сняв кожух.

Для соленоидного клапана найдите две его контактные клеммы. Установите мультиметр в режим измерения сопротивления (Омы). Подсоедините щупы к клеммам. Исправная катушка показывает значения в диапазоне от 100 до 1000 Ом – точный параметр ищите в спецификации модели. Отклонение в бесконечность означает обрыв обмотки, а показатель, близкий к нулю, – межвитковое замыкание.

Механическую часть клапана проверьте подачей напряжения 12 или 24V (в зависимости от типа) непосредственно от блока питания. Должен быть слышен четкий щелчок штока.

Реле тестируют аналогично: измерьте сопротивление между контактами катушки управления. Норма – сотни Ом. Далее проверьте силовые контакты. В обесточенном состоянии контакты одной цепи (обычно NO – нормально разомкнутые) должны иметь бесконечное сопротивление, а другой (NC – нормально замкнутые) – близкое к нулю. При подаче рабочего напряжения на катушку это состояние должно меняться на противоположное.

Не забудьте визуально осмотреть детали на предмет подгаров, трещин или потеков. Частой причиной выхода из строя является плохой контакт в разъемах – подогните клеммы или почистите их.

Поиск обрыва и короткого замыкания в соединительных проводах

Отсоедините кабель от платы и других узлов, чтобы измерить его отдельно. Переключите прибор в режим прозвонки (значок диода или зуммера).

Для проверки на обрыв прикоснитесь щупами к концам одного проводника. Звуковой сигнал и показания, близкие к нулю, говорят о целостности жилы. Отсутствие сигнала и значение «OL» указывают на разрыв.

Чтобы найти короткое замыкание между жилами, проверьте сопротивление между каждыми двумя отдельными проводниками. При исправной изоляции мультиметр покажет «OL». Показания в несколько Ом или звук зуммера означают контакт, которого быть не должно.

Если обрыв найден, осмотрите и прощупайте кабель по всей длине – часто повреждение находится у мест изгиба или входа в разъем. Для точной локации используйте режим измерения сопротивления: на целых участках значение будет низким, а в точке обрыва резко увеличится.

Обнаруженный поврежденный участок нужно заменить. Сращивание проводов в технике с нагревательными элементами нежелательно – это точка будущего повышенного сопротивления и нагрева.

Сборка, тестовый запуск и типичные ошибки при самостоятельном ремонте

Перед финальной сборкой проверьте, что все контакты разъемов защелкнулись, а провода не зажаты подвижными элементами конструкции.

Для первого включения не устанавливайте резервуар для воды и контейнер для зерен. Подключите технику к сети через устройство защитного отключения (УЗО) на 10 мА. Это отключит питание при утечке тока, что обезопасит от удара.

Порядок действий после подачи питания:

1. Дайте плате управления 30-60 секунд для инициализации.
2. Активируйте функцию пролива горячей воды без кофе. Слушайте работу помпы: равномерный гул – норма, стуки или скрип – нет.
3. Проверьте нагрев: через 2-3 минуты из крана должна идти вода температурой 85-92°C.
4. Запустите холостой цикл приготовления. Следите за поворотом жернова, работой заслонки и клапанов.

Частые проблемы после восстановления

Не спешите собирать корпус полностью после проверки. Оставьте аппарат включенным на 20-30 минут в режиме ожидания, периодически запуская циклы. Это поможет выявить нагрев плохого контакта – почувствуете запах гари или увидите дымок.

Если при тестовых проливах все работает, но при установке контейнера с зерном возникает сбой – проблема в датчике наполнения или засорении мельницы. Проверьте ход подвижной части датчика и чистоту контактов.
