Биогазовая установка своими руками — пошаговое описание производства, 130 фото и видео описание биогазовой установки

Биогазовая установка для дома позволит сэкономить затраты на энергетические ресурсы. Такой агрегат можно сделать самостоятельно.

sp;

Стоимость комплектующих достаточно доступная, а производимый газ можно будет применять в различных целях – отопление, приготовление пищи и т. д.

Краткое содержимое статьи:

Технология получения биогаза

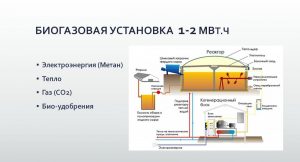

Принцип работы биогазовой установки базируется на брожении биосубстрата. Он разлагается под воздействием гидролизных, метано- и кислотообразующих микроорганизмов. Вырабатывается горючий газ, содержащий высокий объем метана.

Газ фактически не уступает природному, использующемуся в быту и промышленности. Есть готовые установки. Но, их стоимость достаточно высока, срок окупаемости достигает 10 лет.

Для работы биогазовой установки можно применять доступное сырье – утилизируемые отходы. Они перерабатываются следующим образом:

Сырье бродит под воздействием микроорганизмов.

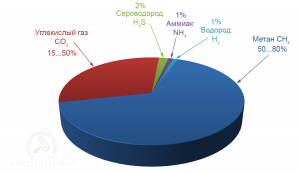

Выделяются горючие газы – метан, углекислота и прочие. Основной объем представлен метаном
Газы проходят очистку и попадают газгольдер, в котором находятся до непосредственного применения.

Газ может применяться аналогично природному. Его можно использовать в качестве топлива для котлов, печей, газовых плит и т. д. Отработанное сырье нужно своевременно извлекать из установки. Отходы можно применять в качестве удобрения.

Плюсы и минусы

К основным достоинствам установки можно отнести:

эффективная утилизация отходов;
биомасса постоянно возобновляется за счет сельскохозяйственной деятельности;
сравнительно незначительное содержание углекислого газа;
небольшой объем выделяемой серы;
стабильность, бесперебойная работа, независящая от внешних факторов;
возможность одновременной эксплуатации нескольких установок;
экономическая выгода, особенно для людей, которые активно занимаются сельскохозяйственной деятельностью.

К недостаткам можно отнести небольшое загрязнение окружающей среды. Также могут возникнуть сложности с поставками сырья.

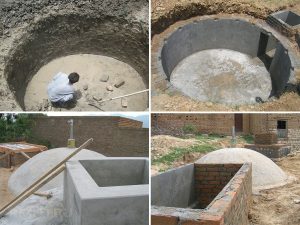

Подготовка ямы для биореактора

Устройство биогазовой установки предполагает ее подземное расположение. Нужно подготовить яму необходимого объема. Ее стенки можно герметично укрепить и отделать пластиком, полимерными кольцами или бетоном.

От герметичности зависит интенсивность переработки сырья. В идеале стоит приобрести заводские полимерные кольца, имеющие сухое дно. Это более дорогое решение, но можно избежать дополнительной герметизации.

Полимерные материалы устойчивы к влажности и агрессивным средам. Их не нужно ремонтировать, а при повреждении можно быстро заменить.

Дренаж для газа

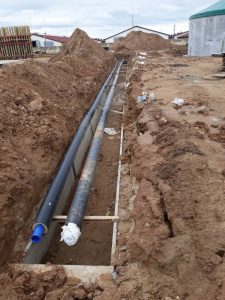

Приобретать и устанавливать специализированные мешалки – не самый экономически целесообразный вариант. Для экономии можно сделать газовый дренаж. Это вертикальные пластиковые канализационные трубы с большим количество отверстий.

Дренаж также можно сделать из стальных труб, отличающихся повышенной устойчивостью к негативным воздействиям. Но, пластик практичнее из-за антикоррозионных свойств.

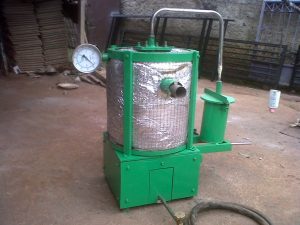

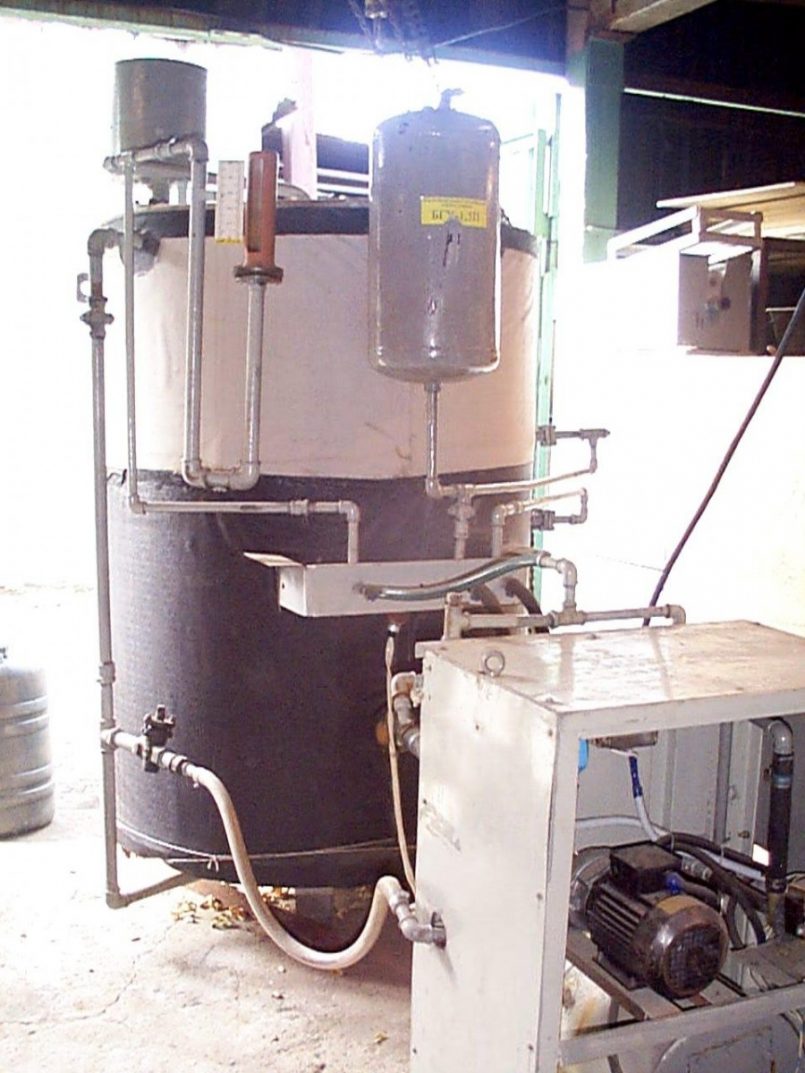

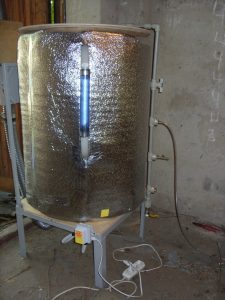

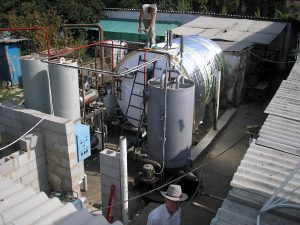

На фото самодельной биогазовой установки можно наглядно ознакомиться с данной конструкцией и особенностями ее сооружения.

Длину дренажных труб следует подбирать в соответствии с глубиной заполнения биореактора. Верх труб должен выступать над данным уровнем.

Слой изоляции

После изготовления биореактора, его можно сразу заполнить сырьем. Биомассу нужно закрыть пленкой. Это необходимо для обеспечения незначительного давления газа в процессе ферментации.

После изготовления купола это гарантирует эффективную подачу биогаза по системе.

Установка купола и труб

Разберем непосредственно, как сделать простейшую биогазовую установку своими руками. Фактически все подготовительные работы завершены, биореактор сооружен и заполнен биомассой.

Остается смонтировать купольный участок. Вверху купола монтируется труба, обеспечивающая отвод газа. Через нее биогаз подается в газгольдер.

В реакторе тоже имеется свободное пространство, в котором фактически будет храниться определенный объем газа. Но, это не может обеспечить безопасность эксплуатации.

Нужно постоянно расходовать газ, в противном случае давление достигнет граничной отметки, и произойдет взрыв. Поэтому обязательно монтируется газгольдер. При необходимости газом стоит заполнять подходящие емкости, чтобы избежать повышения давления.

Биореактор должен быть герметично закрыт. В противном случае газ будет попросту выходить в атмосферу. Для предотвращения попадания воздуха в газовую смесь, следует оснастить систему гидрозатвором. Он также обеспечит очистку газа.

В конструкции нужно обязательно сделать спусковой клапан. Он должен автоматически срабатывать при превышении допустимого уровня давления.

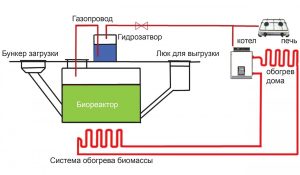

Как подогревать биореактор?

В субстрате постоянно присутствуют бактерии, генерирующие газ. Но, чтобы они интенсивно размножались температура среды должна быть не ниже 38°С.

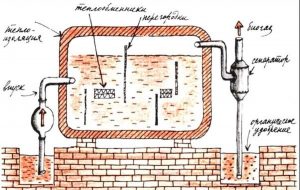

Следовательно, биореактор нужно подогревать, особенно зимой. Можно установить змеевик, подключенный к бытовой отопительной системе.

Другой способ – установка электрических нагревательных элементов. Но, более экономически целесообразным решением является именно подключение к отопительной системе.

Самый простой вариант – обустройство подогрева снизу путем прокладки отопительной трубы. Однако КПД такого теплообменника будет сравнительно невысоким.

Рекомендуется делать наружный подогрев. Самый идеальный вариант – подогрев паром. Это исключит перегрев субстрата.

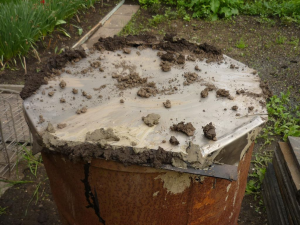

Биогазовую установку можно и не делать подземной. Существуют альтернативные методы. К примеру, ее можно выполнить в бочке, которая будет находиться в отдельном помещении.
